Modelo

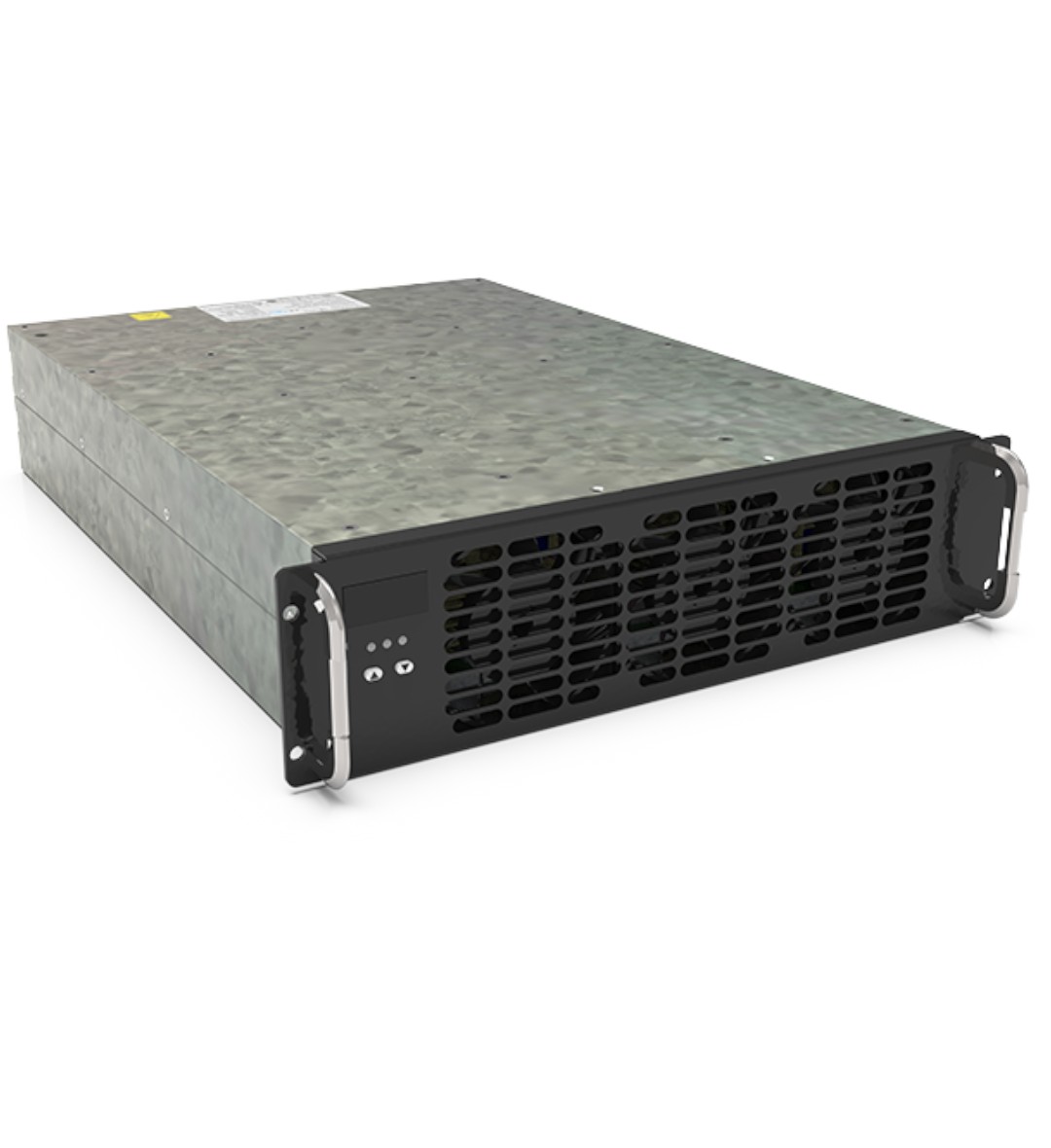

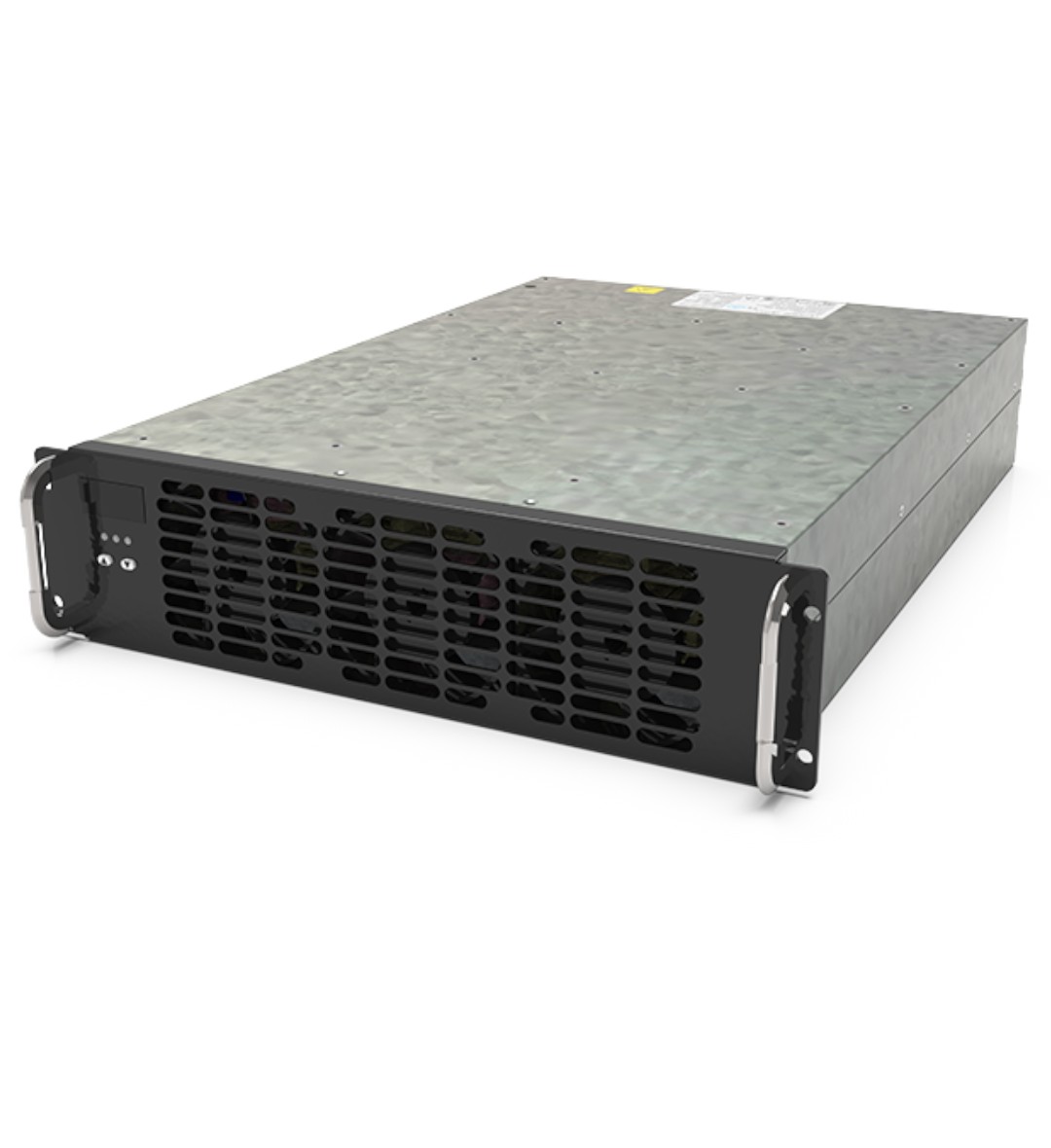

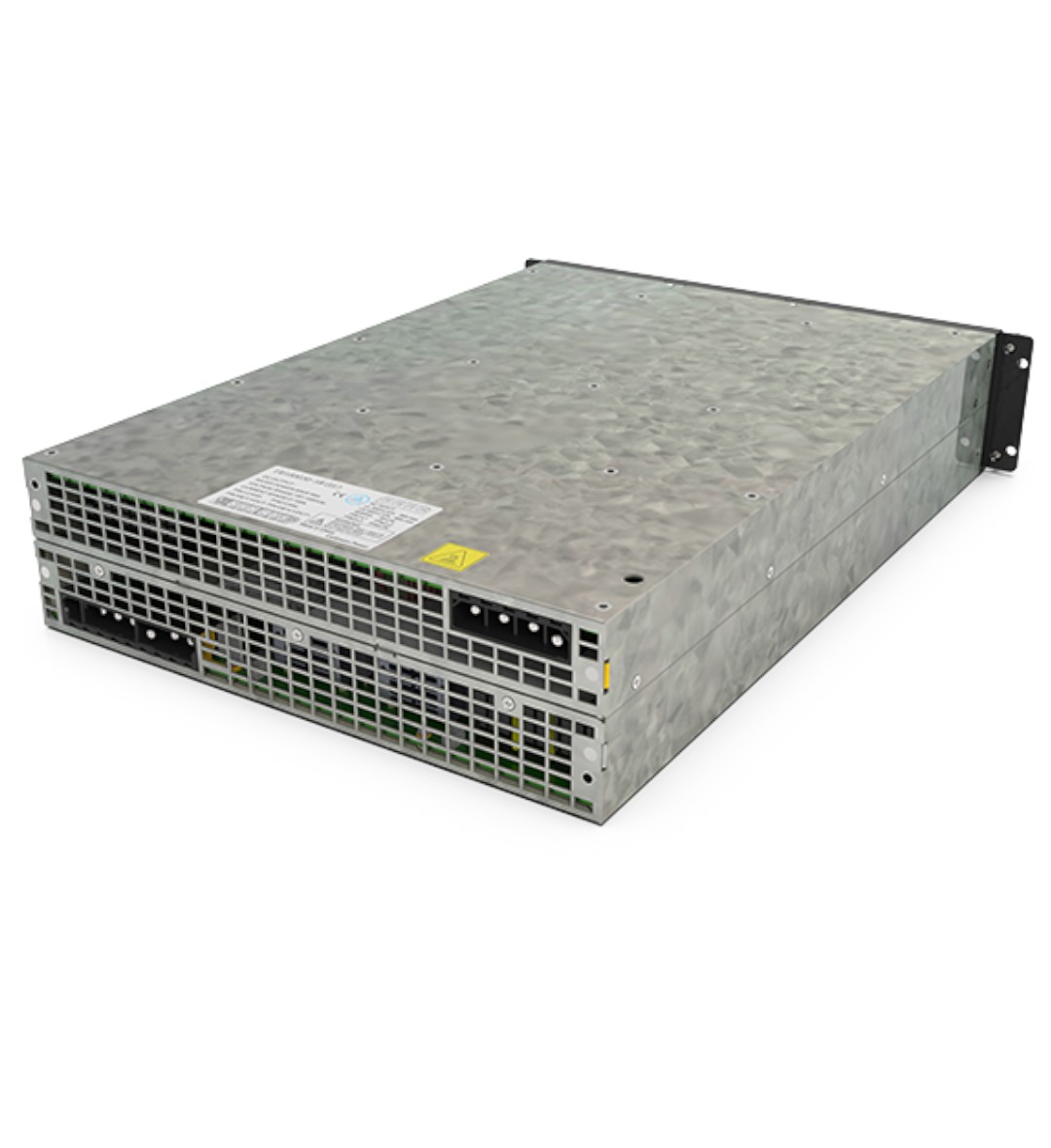

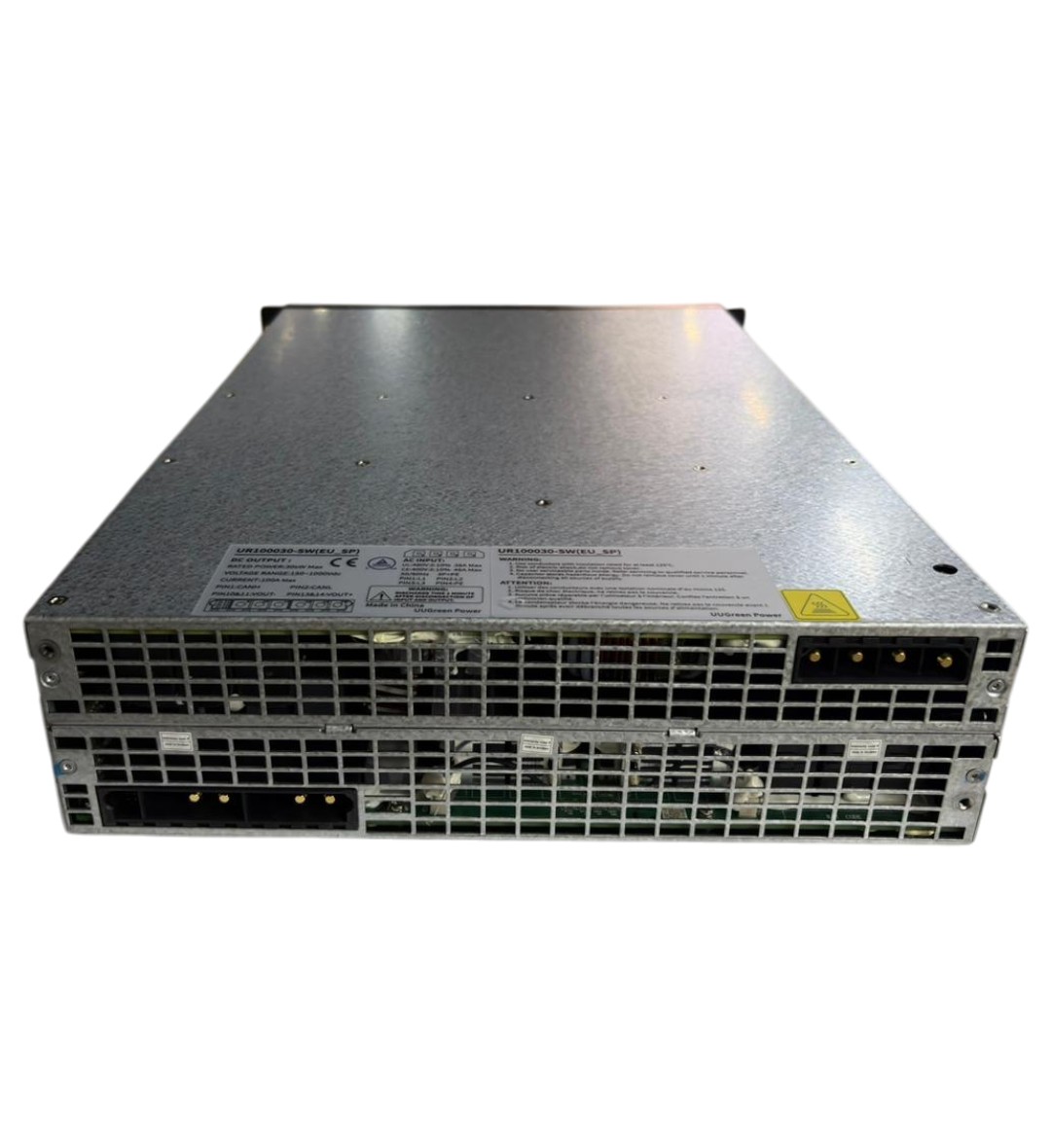

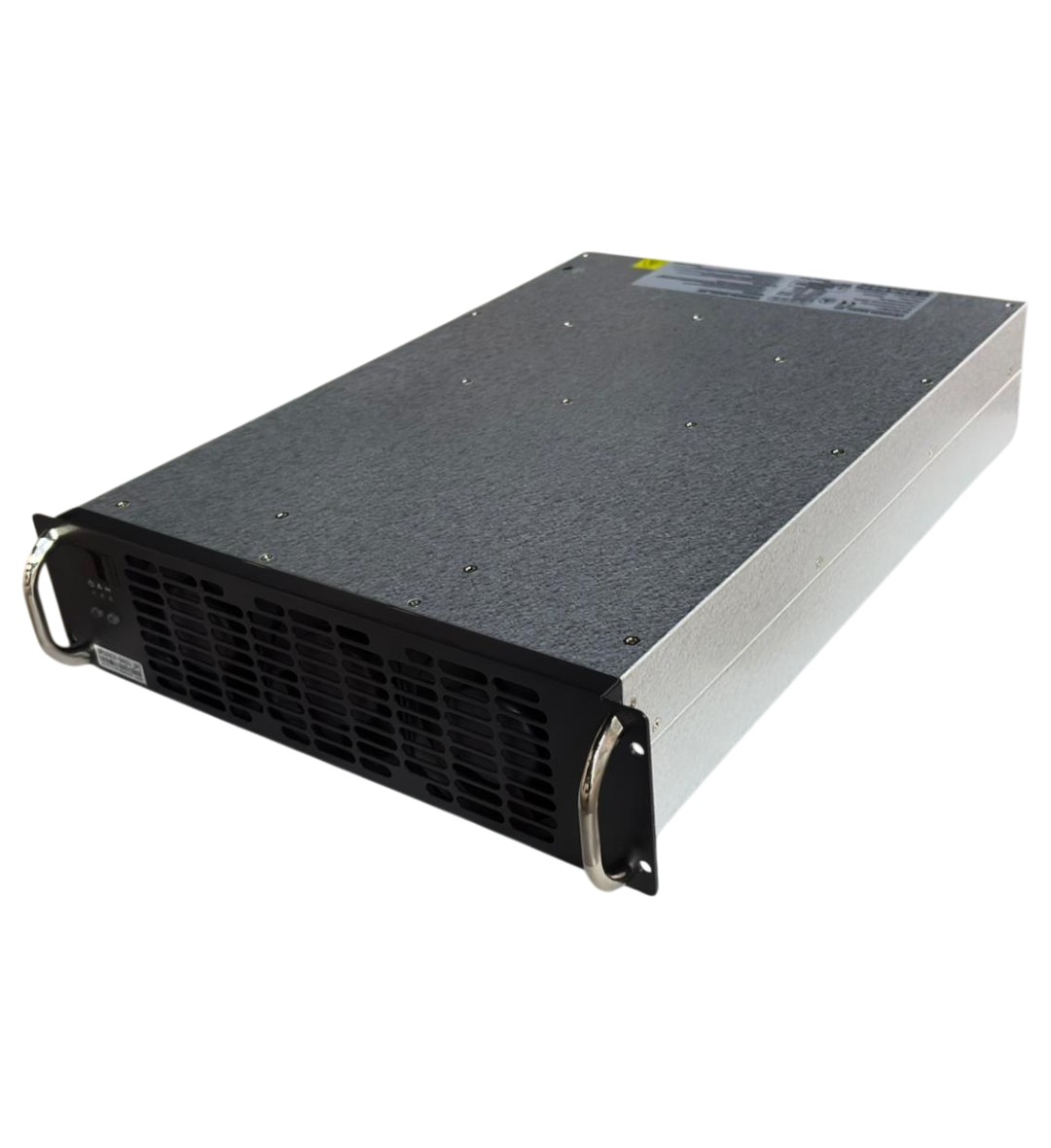

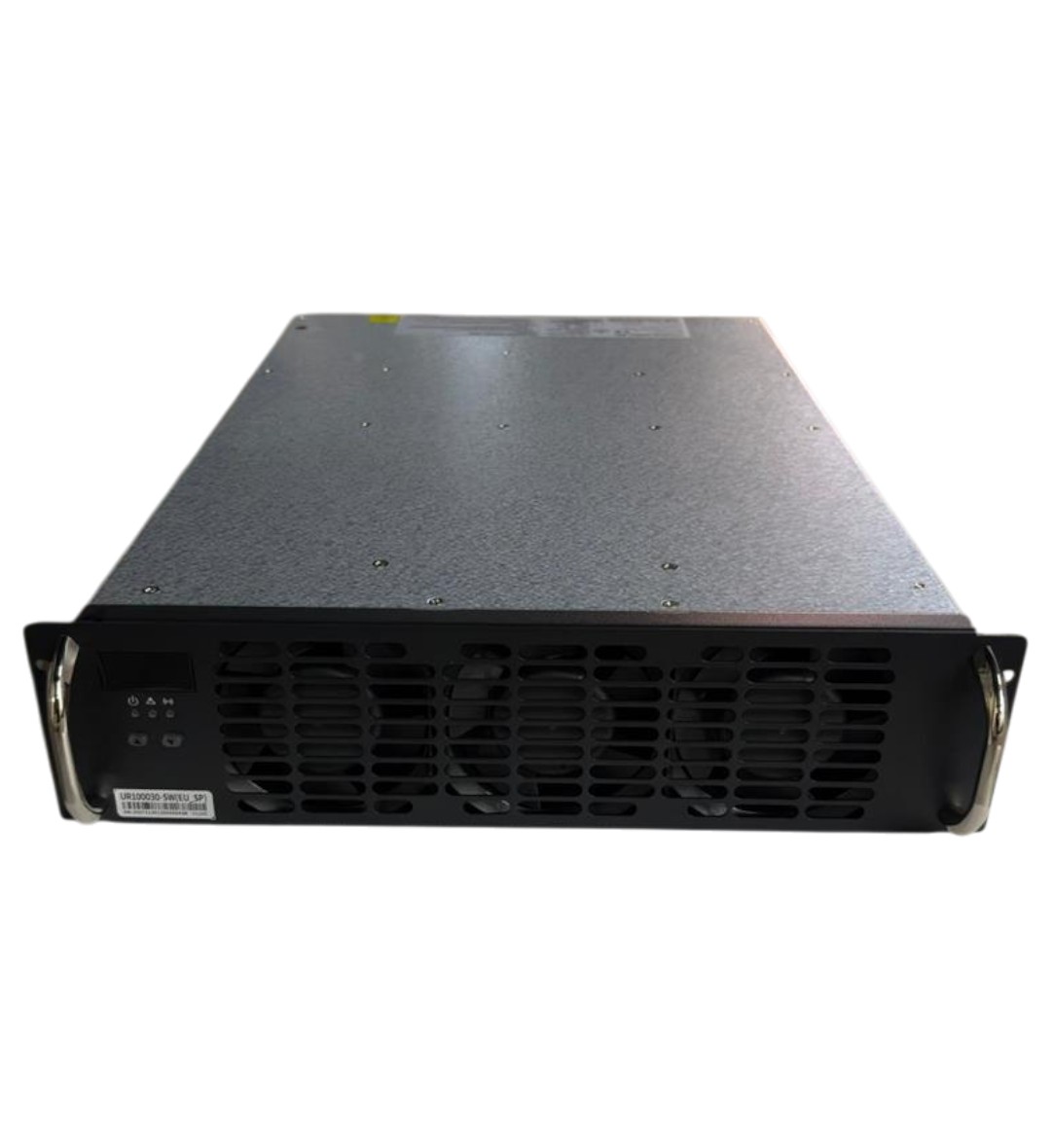

Carregador Carro Elétrico Módulo de Potência UR100030-SW (LOGO APÓS Imagem)

Descrição

O módulo de carregamento de alta potência UR100030-SW (UE) de 30 kW é dedicado à aplicação em estações de carregamento rápido. Com a tecnologia de controle eletrônico de potência e técnicas de design líderes mundiais, o módulo apresenta excelente desempenho em termos de alta densidade de potência, alta eficiência, ampla faixa de tensão e ampla faixa de temperatura de operação.

Possui certificações CE (Classe B) e CTUVs, permitindo sua aplicação em projetos e estações de carregamento em todo o mundo.

Características Principais

Alta confiabilidade

Proteção múltipla de entrada e saída, incluindo sobretensão e subtensão de entrada, sobretensão e subtensão de saída, sobrecorrente e proteção contra curto-circuito.

Alta proteção

Circuito de proteção contra refluxo de corrente da bateria integrado e circuito de descarga da tensão de saída.

Fácil de operar

Tela de LED capaz de exibir tensão, corrente, grupo, protocolo, endereço, informações em modo manual ou automático, além de diversas informações de alarme.

Faixa de tensão de potência constante super ampla

Faixa de tensão de alimentação constante de 300~1000V, adequada para carregamento de veículos elétricos com diferentes plataformas de tensão.

Especificações

Parâmetros Técnicos

Entrada AC

Tensão de entrada: 260 VCA ~ 530 VCA
Frequência de entrada: 55 ±10 Hz
THD: ≤ 5%
Fator de potência: FP = 0,99 (carga nominal)
Corrente máxima de entrada: < 60 A
Proteção contra subtensão de entrada: 255 ±5 V
Proteção contra sobretensão de entrada: 530 ±5 V
Redução de potência de entrada: 260 ±5 V

Saída DC

Saída nominal: 1000 V / 30 A
Faixa de tensão de potência constante: 30 kW (300 V ~ 1000 V)
Faixa de tensão de saída: 150 V ~ 1000 V
Faixa de corrente de saída: 0 ~ 100 A
Proteção contra sobretensão na saída: 1010 ±5 V
Alarme de subtensão de saída: 140 V ±2 V
Proteção contra curto-circuito: Em caso de curto-circuito, é adotada saída de corrente constante com retração, com recuperação automática.
Precisão de estabilização por tensão: ±0,5%
Compartilhamento de carga: ±3%
Sobrecarga máxima de inicialização: ±1%
Precisão de corrente: ±1%
Tempo de inicialização: 1 s
Eficiência: Eficiência máxima > 96%, eficiência nominal > 95%

Ambiente Operacional

Temperatura de operação: -40 °C ~ 75 °C
Proteção contra sobretemperatura: Acima de 75 °C ±4 °C ou abaixo de -40 °C ±4 °C, o módulo desliga automaticamente.
Temperatura de armazenamento: -40 °C ~ 85 °C
Umidade: ≤ 95% UR, sem condensação
Pressão atmosférica / Altitude: 79 kPa ~ 106 kPa / até 2000 m

Características Físicas

Ruído acústico: < 65 dB
Resfriamento: Resfriamento por ventilador
Dimensões: 300 mm (L) x 84 mm (A) x 437,5 mm (P)
Peso: 16 kg
