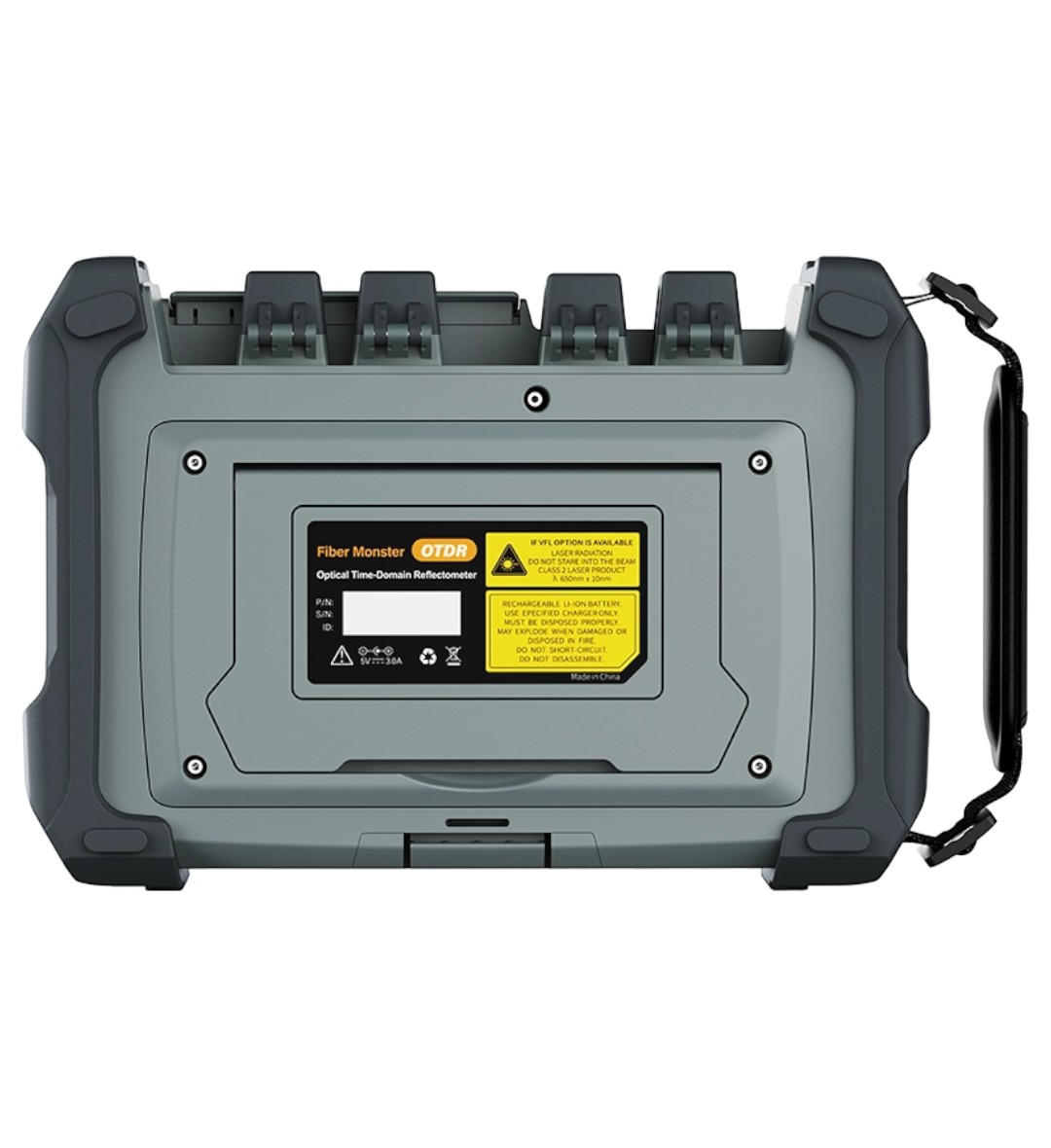

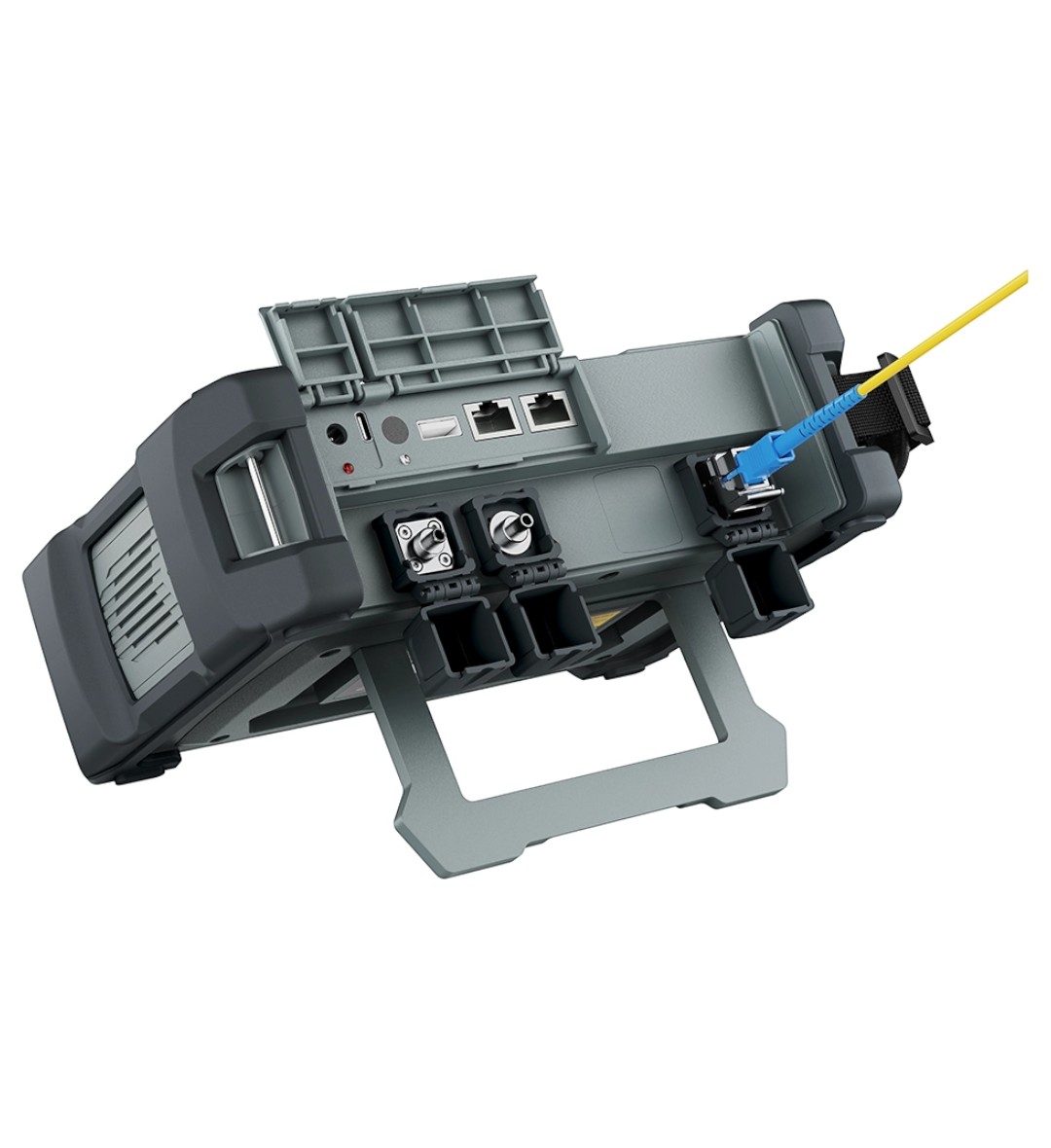

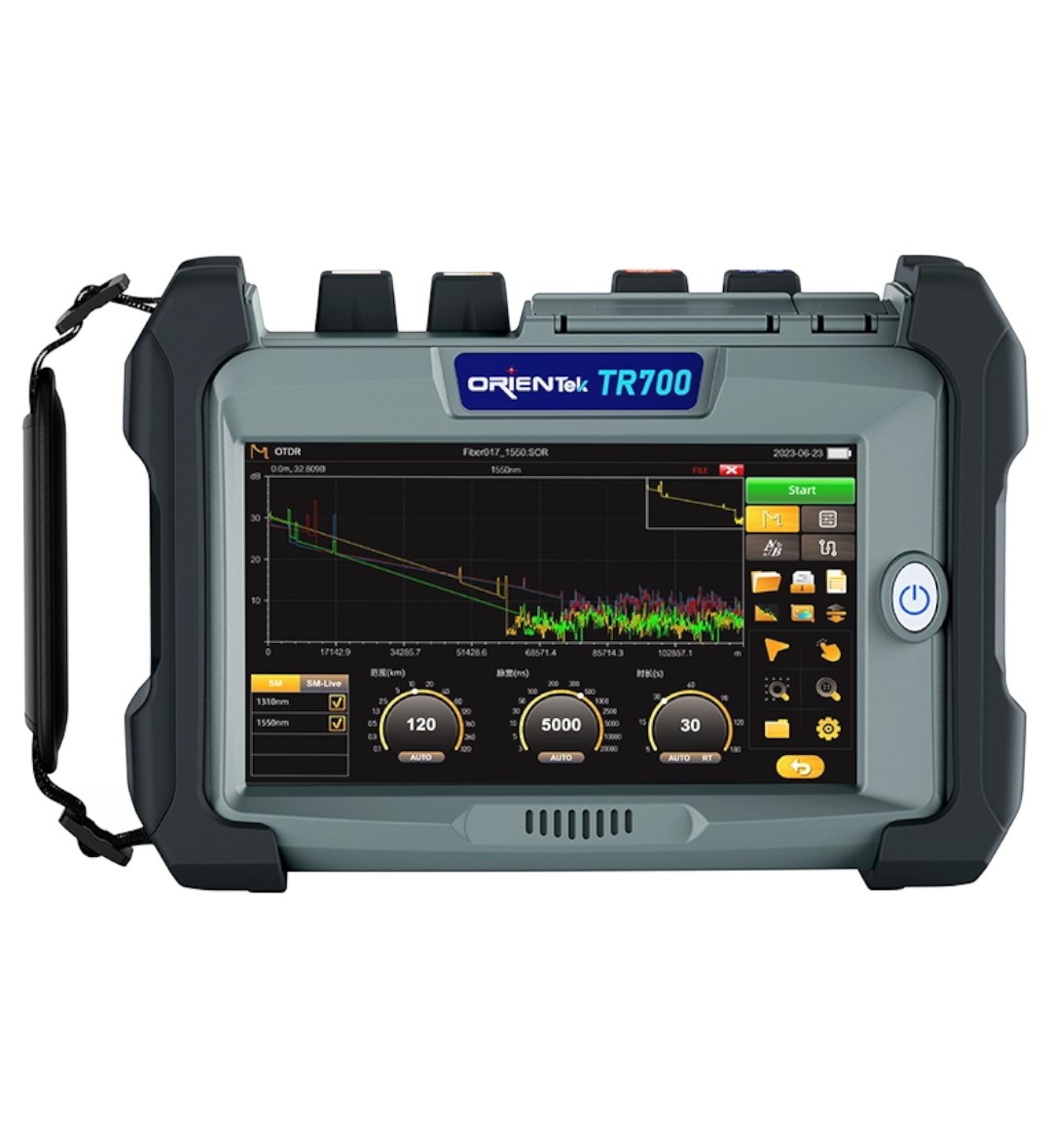

F. OTDR TR700-M SM 850-1310NM 20/22DB SC-FC-ST 7" ORIENTEK

TR700-M 7" Touch Screen MM 850/1300nm 22/20dB


O TR700 OTDR vem com uma função de teste iLOA que permite a realização de testes complexos em campo mesmo por usuários com pouca experiência, oferecendo suporte a uma variedade de aplicações, incluindo instalação e manutenção (I&M) de fibra óptica principal (rede central, rede metropolitana, encaminhamento móvel, backhaul móvel) e solução de problemas em redes de acesso e FTTx. Ele combina a tecnologia OTDR líder do setor com recursos de OPM, VFL, SLS, teste de rede e inspeção de extremidade de fibra em um único e poderoso dispositivo portátil.


O TR700 OTDR oferece desempenho superior graças a um algoritmo completamente novo, uma bateria de grande capacidade e uma tela de 7 polegadas fácil de usar. Garanta a qualidade das medições e melhore a eficiência do trabalho. Os benefícios incluem: Seleção completa de gama


OTDR Fiber Monster
- Faixa dinâmica máxima de até 22dB
- Zona morta do evento de 1.5 m, zona morta de atenuação de 5 m
- Diagrama de ligação inteligente, com suporte para julgamento de Aprovado/Reprovado.

OPM
- Comprimento de onda 800 ~ 1650nm
- Intervalo de medição -70 ~ +6dBm
- Precisão da medição <(±0,2dB ou ±5%)
- Resolução da tela 0,01 dB
- Porta de entrada óptica Ponteira universal de 2,5 mm para SC, FC, ST


Módulo de fonte de luz estabilizada (embutido)
- SLS
- Comprimento de onda (nm) 850/1310
- Potência de saída =-10dBm
- Modo de modulação CW, 270 Hz, 1 kHz, 2 kHz
- Aula de laser Classe 1M ou Classe 1
- Porta de entrada óptica Relatório OTDR


Módulo de localização visual de falhas (integrado)
- VFL
- Comprimento de onda (nm) 650±10nm
- Potência de saída 10mW
- Modo de modulação CW, CHOP (2 Hz)
- Aula de laser Classe 3R
- Porta de entrada óptica Ponteira universal de 2,5 mm para FC, SC, ST


FIP
- Aprovado/Reprovado v
- Ampliação 400X
- Resolução(um) =1,0
- Interface elétrica USB 2.0
- Conector Óptico FC/UPC,SC/UPC,ST/UPC
- Tamanho CMOS 1/3 de polegada
- Teste de redes RJ45 (integrado)
- Cabo aplicável CAT5, CAT6
- Distância de agrupamento de cabos 300m
- Distância do sinal de emissão 300m


Especificações gerais
- Mapa de links v
- Julgamento de aprovação/reprovação v
- Unidade de distância m, km, milha, kf
- Software de análise de PC v
- Línguas Inglês, Español, Chinês, Português, Français,
- Conector óptico FC/UPC
- Mostrar Tela sensível ao toque de 7 polegadas (Resolução: 1024 × 600)
- Porta Carregador porx 2, 12V - 2,5A e Tipo C
- Temperatura de operação -10 a 50 °C (0 a 40 °C quando o adaptador AC está sendo usado, 0 a 35 °C quando a bateria está sendo carregada)
- Temperatura de armazenamento -20 a 60°C
- Altitude 4000 m
- Umidade 0 a 90% UR
- Requisitos de energia: 100 - 240 V AC, 50/60 Hz (adaptador AC, sem condensação)
- Bateria 7,4 V, 10500 mAh, =77 Wh
- Iluminação LED >15000mcd
- Tempo de funcionamento 12 HORAS
- Armazenamento de dados
- Armazenamento interno: =10000traces; Armazenamento externo: memória USB
- Dimensões 232 mm (L) × 161 mm (A) × 70 mm (P)
- Peso 1,6 kg (incluindo bateria interna e protetores, excluindo unidade OTDR e opcionais)
