Especificações Técnicas.

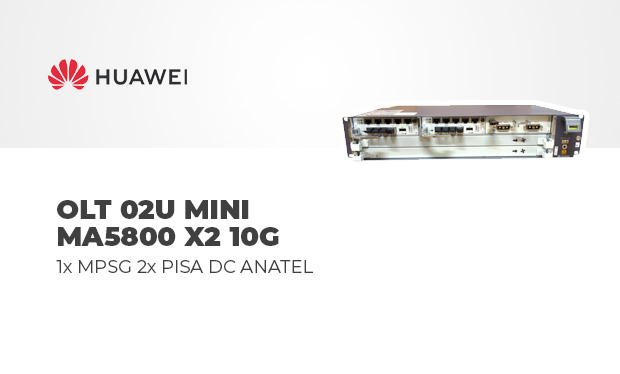

Modelo: F. OLT HUAWEI 02U MINI MA5800 X2 10G 2*MPSG 2*PISA DC ANATEL
Código referência: 9460

O MA5800-X2 é a primeira plataforma OLT de agregação inteligente do setor com arquitetura distribuída e está posicionada como a OLT de próxima geração para NG-PON. Este produto Huawei foi projetado para construir redes com ultra banda larga, convergência total e inteligência, proporcionando melhor experiência de conexão e reduzindo o OPEX (custos operacionais).

Ele suporta acesso GPON, 10G PON (XG-PON e XGS-PON), P2P 10GE/GE, sendo aplicável em diversos cenários de implantação de redes de fibra (FTTH, FTTD, FTTB, FTTC), agregando todos os serviços em uma única rede de fibra.

Componentes Inclusos e Capacidade:
- Homologação Anatel: N° 07986-17-03257
- Modelo: Chassis Huawei MA5800-X2 (pequena capacidade)
- Slots de Serviço: Suporta 2 slots de serviço com backplane (OBS: NÃO ACOMPANHA PLACA DE INTERFACE GPON).
- Placas Inclusas:
    - 2x Placas de Controle MPSG 10G (H901MPSG)
    - 2x Módulo de Energia PISA DC (H901PISA)
- Rack Suportado: 19"
- Dimensões: 2U de altura (442 x 268,7 x 88 mm, sem suportes)
- Peso Máximo: 9,4 kg (com orelhas de fixação)
- Umidade ambiente: 5% a 95%

Limites Máximos do Sistema:
- Número máximo de endereços MAC: 262.144
- Número máximo de entradas ARP / roteamento: 65.536
- Número máximo de assinantes: 4.096
- Portas GPON / 10G GPON: 32 (cada)
- Portas GE/FE: 32
- Portas 10GE: 16
- Portas E1: 64

Placa de Controle MPSG (H901MPSG):
- Interfaces De Uplink: 2x 10GE e 2x 1GE
- Tabela de Endereços MAC: 262.143
- Número de ONTs Suportadas: 4096
- Usuários Multicast Suportados: 4096
- Tabela De Roteamento IPv4: 65536
- Tabela De Roteamento IPv6: 16384
- Tabela ARP: 32768
- Tamanho Máximo Do Frame: 2052 Bytes e 9216 Bytes (Jumbo)
- Temperatura De Operação: -40°C a +65°C
- Consumo De Energia: Típico: 30w; Máximo: 43w

Módulo de Energia DC PISA (H901PISA):
- Função: Placa adaptadora de energia para introduzir energia DC bidirecional de -48 V /-60 V.
- Entradas de Alimentação: Duas entradas de alimentação de -48 VDC.
- Faixa de Tensão de Entrada: -38,4 V a -72 V.
- Tensão Nominal: DC: -48 V ou -60 V DC.
- Recursos: Filtragem e limitação de corrente, detecção de falha de fusível, e relatório de alarme de proteção.
- Consumo de Energia: Estático: 2,5 W; Máximo: 2,5 W.
- Peso: 0,72 kg.

Placas compatíveis com a linha MA5800
(9209)F. OLT HUAWEI PLACA XG-PON CGUF 16*10G COMBO C+ MA5800
(7740)F. OLT HUAWEI PLACA XG-PON CGHD 8*10G C+ MA5800
(7741)F. OLT HUAWEI PLACA XG-PON CGHF 16*10G C+ MA5800
(77411)F. OLT HUAWEI PLACA XGS-PON XG-PON CSHF 16*10G C+H906 MA5800
(2320)F. OLT HUAWEI PLACA GPHF 16 GPON C+ MA5800
(23201)F. OLT HUAWEI PLACA GPHF 16 GPON C++ MA5800
(5759)F. OLT HUAWEI PLACA GPLF 16 GPON C+ MA5800
(57591)F. OLT HUAWEI PLACA GPLF 16 GPON C++ MA5800
(2319)F. OLT HUAWEI PLACA GPSF 16 GPON C+ MA5800
(23192)F. OLT HUAWEI PLACA GPSF 16 GPON C++ MA5800
(6234)F. OLT HUAWEI PLACA GPUF 16 GPON C+ MA5800
(62341)F. OLT HUAWEI PLACA GPUF 16 GPON C++ MA5800
