Especificações Técnicas.

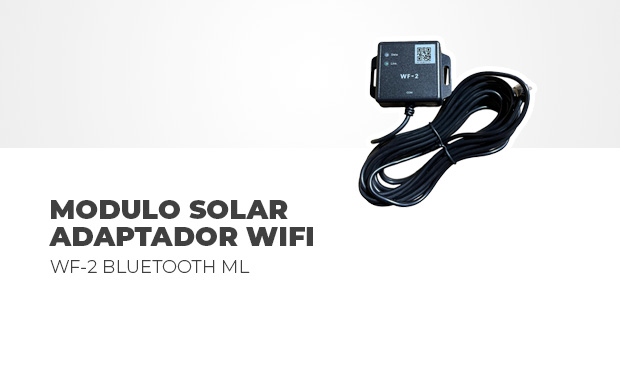

Modelo: SOLAR MODULO ADAPTADOR WIFI WF-2 BLUETOOTH ML
Código referência: 8944

PARA CONTROLADORES DA SÉRIE ML

Série WF Adaptador WiFi para comunicação estendida

Características principais
- Suporta monitoramento de controladores solares, inversores, baterias de armazenamento de energia, carregadores DC.
- Suporta Wi-Fi 802.11b/g/n e sem fio BLE5.0 padrões.
- Suporta Bluetooth SmartBLELink.
- Cabo de comunicação com comunicação própria fonte de alimentação, pode ser conectado e usado em breve.

Fácil de usar
- Suporta monitoramento de controladores solares, inversores, baterias de armazenamento de energia e carregadores DC.

Configuração simples
- Adote chips Bluetooth e WiFi de baixo consumo.

Inteligente
- Suporta Bluetooth SmartBLELink.

Flexível
- Cabo de comunicação com sua própria fonte de alimentação de comunicação, pode ser conectado e usado em breve.

Impermeável ao ar livre
- Classe de proteção IP65, adequado para ambientes externos.

Linha de conexão
- Linha de comunicação de quatro núcleos com interface PH2.0.

Etapas de conexão
1. Conecte o adaptador
Conecte o adaptador WIFI à porta de comunicação do controlador em execução usando um cabo de comunicação de quatro condutores.

2. Baixe e instale o APP
- Telefones Android: pesquise "Solar app" no "Google Play".
- iPhones: pesquise "Solar app" na "APP Store".

3. Abra o APLICATIVO
- WLAN, Bluetooth e serviços de localização precisam estar ativados.

4. Adicionar dispositivo
- Caminho 1: Pesquise para adicionar. Clique em "+" e selecione o dispositivo de endereço MAC de destino.
- Caminho 2: Digitalize o código para adicionar. Use o aplicativo móvel para escanear o código QR do dispositivo para adicioná-lo.

5. Dispositivo de monitoramento
Em "Todos os Dispositivos" ou na categoria correspondente ao produto, você pode visualizar a lista de dispositivos adicionados e clicar nele para monitorar o dispositivo correspondente.

6. Ver módulo WIFI
Clique no ícone para visualizar o status do módulo WIFI.

Especificações Técnicas
- Tensão de entrada: DC5~25V
- Consumo de energia em espera: 0,3 W
- Consumo de energia operacional: 0,5 W
- Distância de comunicação Bluetooth: até 15m
- Modo de configuração Bluetooth: dentro do APP
- Padrão sem fio WiFi: 802.11 a/b/g/n, faixa de frequência: 2,412 GHz~2,472 GHz
- Padrão sem fio Bluetooth: 802.15.1, faixa de frequência: 2,402 GHz ~ 2,480 GHz
- Taxa de transmissão serial: 9600bps
- Modo de comunicação: TTL
- Tipo de interface: PH2.0
- Linha de conexão: Linha de comunicação de quatro núcleos com PH2.0 interface

Geral
- Dimensão: 66*51*15,5mm (0,22*0,17*0,05 pés)
- Dimensão de instalação: 57,8*12mm (0,19*0,04 pés)
- Diâmetro do furo de montagem: f3,5
- Temperatura operacional: -20°C a 75°C (-4°F a 167°F)
- Grau de proteção: IP43
- Peso líquido: 120g
