Especificações Técnicas.

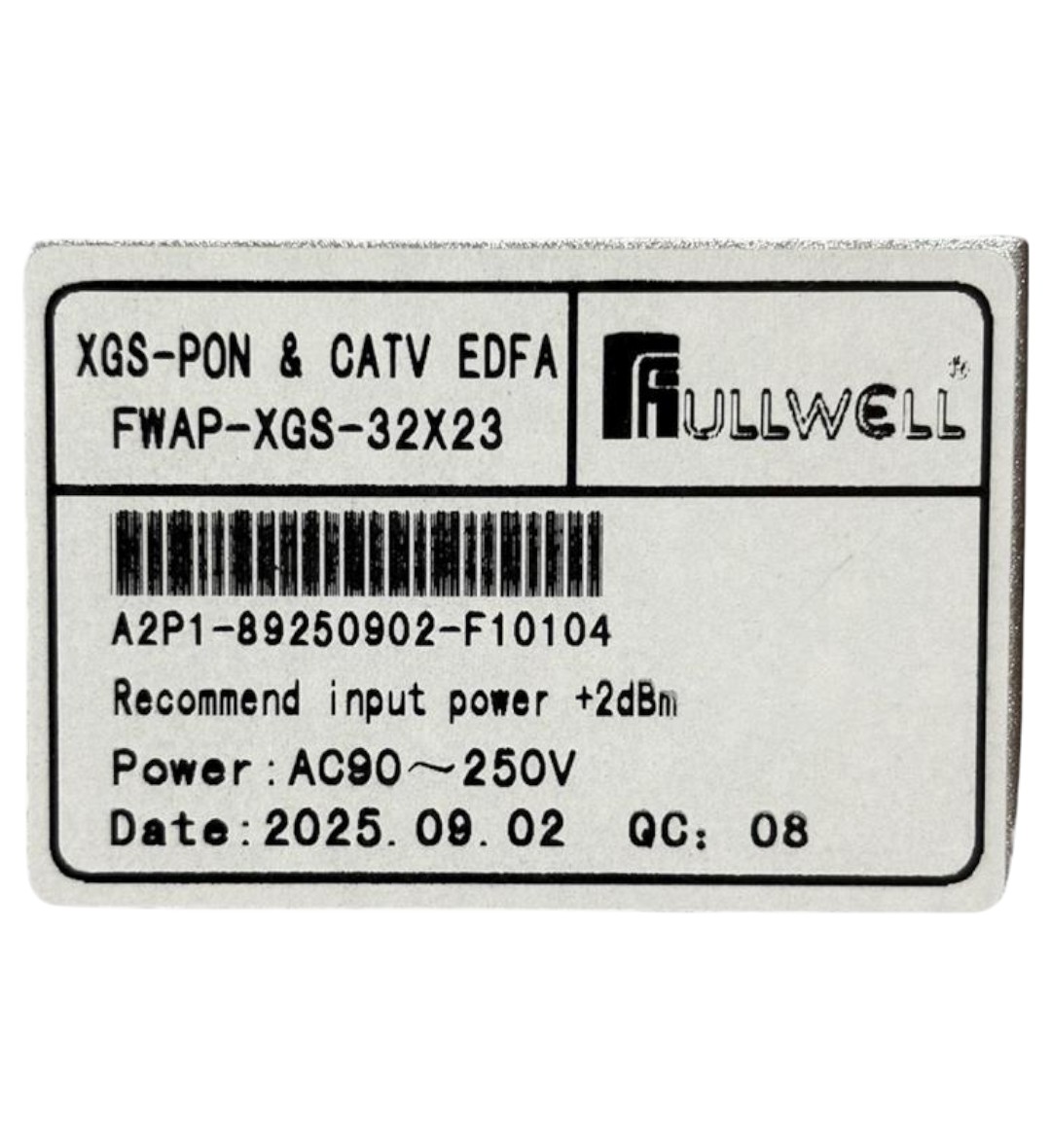

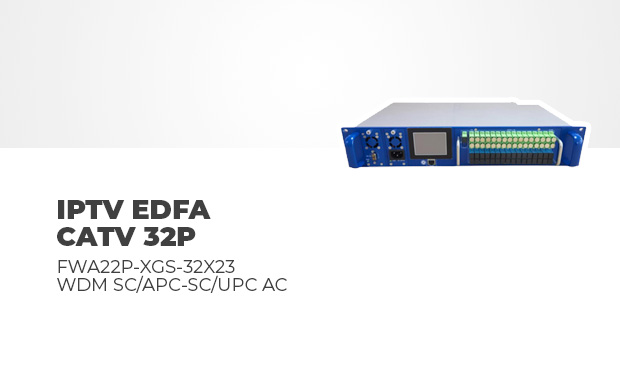

Modelo: IPTV EDFA 32P CATV FWA22P-XGS-32X23 WDM SC/APC-SC/UPC AC
Código referência: 8890

Visão geral do produto
O FWAP-XGS é um equipamento de transmissão óptica que combina sinais de banda larga OLT XG(S)-PON com sinais ópticos CATV de 1550nm. Ele é projetado para operadores de rede que precisam de uma solução unificada e de alta capacidade para entregar serviços de FTTH (Fiber to the Home), suportando acesso misto de XGS-PON, XG-PON e GPON. Este sistema ajuda a construir uma rede de acesso totalmente óptica, reduzindo os custos de investimento e melhorando a experiência do usuário.

Características Principais
- Design 2U modular: O chassi de 19 polegadas (2U) oferece um design compacto e eficiente, com a possibilidade de ser configurado para 8, 16 ou 32 portas.
- Interfaces no painel frontal: Todas as interfaces, incluindo a fonte de alimentação, estão localizadas no painel frontal para facilitar a instalação e a manutenção.
- Combinação de sinais: A unidade combina 32 portas de saída para sinais PON de 1270/1577nm e 1310/1490nm com um sinal CATV de 1550nm.
- Alta potência de saída: Cada porta de saída de 1550nm tem uma potência de 23 dBm, com potência de saída ajustável de -3 a 0 dBm.
- Conectores: Utiliza conectores SC/APC e SC/UPC. A entrada CATV é SC/APC.
- Fonte de alimentação dupla: Possui fontes de alimentação duplas hot-pluggable (AC 90 - 250V/9V) para garantir a continuidade do serviço.
- Gerenciamento de rede: O equipamento conta com gerenciamento de rede SNMP e interface de transponder web, compatível com o padrão nacional e SCTE HMS.
- Compatibilidade: É totalmente compatível com ONUs XG(S)-PON de grandes fabricantes como Huawei, ZTE e Fiberhome, sem perda de dados.
- Qualidade superior: Componentes de alta qualidade, como lasers de bomba multimodo JDSU, garantem excelente desempenho de CNR e minimizam o NF de EDFA.

Especificações
- Dimensões: 19 x 16 x 3,5 polegadas
- Comprimento de onda operacional: 1535~1565 nm
- Faixa de potência óptica de entrada: -10~+10 dBm
- Taxa de ruído: 5,0 dB (0 dBm, @1550nm)
- Ganho de planicidade: <±0,3 dB
- Estabilidade de saída de potência óptica: <±0,5 dB
- Sensibilidade de polarização: <0,2 dB
- Dispersão do modo de polarização (P.S.): <0,5
- Potência de vazamento da bomba final de entrada: ≤-30 dB
- Saída de energia de fuga da bomba final: 30 dB
- Perda de retorno de entrada/saída óptica: >45 dB (face escalonada APC)
- Número de operação da bomba: 2 ~ 5 peças
- Potência de saída nominal: 27 ~ 45 dBm
- Fonte de alimentação/consumo: DC-48V/20W
- Temperatura de operação/armazenamento: -20~65°C / -30~70°C
- Umidade de operação/armazenamento: 5~90%
- Conector de gerenciamento de rede: RJ45 (suporta WEB)
- Comprimento de onda XG(S)-PON: 1310/1490 e 1270/1577nm
- Portas ópticas de uplink: 32 peças
- Portas de saída: 32 peças
- Perda de inserção XG(S)-PON: <1,2 dB
- Perda de inserção da porta 1550: <0,7 dB
- Isolamento óptico entre CATV e OLT: 40 dB
- Switch Óptico (Opcional):
     - Perda de inserção: <1 dB
     - Isolamento entre A e B: <-60 dB
     - Tempo de troca: <10 ms
     - Faixa de limite de energia comutada: -5~10 dBm
