Especificações Técnicas.

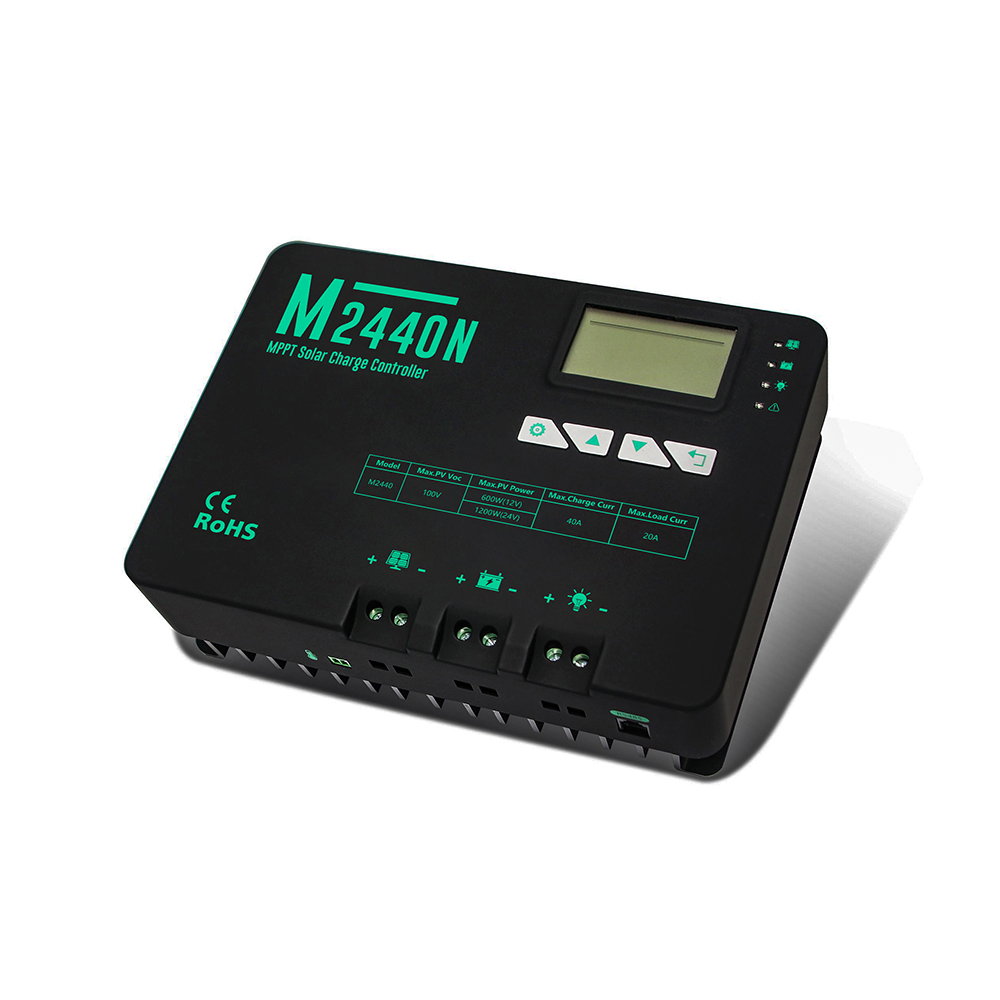

Modelo: Controlador de Carga Solar M2440N
Código referência: 76201

Bluetooth APP

A série M é um tipo de controlador solar com rastreamento avançado de ponto
de potência máxima (MPPT), projetada principalmente para sistemas de energia solar
autônomos de pequeno e médio porte de até 1,2 KW. Além disso, é um modelo com
aterramento negativo, atende ao padrão de fiação elétrica amplamente exigido
no sistema de energia solar na América do Norte.

- Reconhecimento automático do sistema de bateria 12/24V
- Tensão de entrada fotovoltaica máxima de 100Voc
- Corrente de carga máxima de 20A / 30A / 40A
- Potência de entrada fotovoltaica máxima de 1,2 KW
- Registro de dados máximo de 300 dias
- Consumo máximo de energia de 0,3 W
- Projeto aterrado negativo
- Módulo BT embutido para operação de APP

Tecnologia Avançada de Rastreamento de Ponto de Potência Máximo (MPPT):
- Início rápido do MPPT com varredura ultra-rápida de toda a curva V-I
- O algoritmo Smart MPPT garante um melhor rastreamento em vários pontos de energia
- Alto desempenho de colheita fotovoltaica em condições de luz solar fraca
- Excelente eficiência de pico superior a 98%

Características:
- Sem ventilador; dissipador de aquecimento de tamanho acima da classificação
- Componentes eletrônicos superestimados para minimizar a perda de energia do aquecimento
- Saída de energia de carga total até 45ºC
- Compensa as tensões de carga da bateria com uso de sensor de temperatura
- Visor de tela LCD; operação de tecla para configurações de parâmetros
- Suporta baterias de chumbo-ácido AGM/GEL/inundadas e de lítio

Proteções Eletrônicas Confiáveis:
- Proteções avançadas para carga e descarga da bateria
- Proteção contra superaquecimento por redução de potência se a temperatura for alta
- Permitir no máximo 25% excedendo a potência nominal sem danos ao controlador
- Proteções extensivas, incluindo polaridade reversa PV e proteção de corrente reversa

Funções Dispositivo:
- Porta RS485 para comunicação Modbus
- Controle de saída de carga extra 20A DC com vários modos de carga
- Módulo Bluetooth embutido para operação de APP
- Conexão de display LCD remoto externo

Especificações:
- Fiação do Sistema Aterrada: Negativa Aterrada
- Tensão do Sistema de Bateria: 12V/24V, Automático (FLD/GEL/SLD) Manual (Li/Usuário)
- Perda sem carga: 12ma/12V; 10ma/24V
- Tensão máxima de entrada solar: <100Voc
- Corrente de carga solar nominal: 40A
- Potência máxima de entrada solar: 600W/12V;1200W/24V
- Tensão de controle de luz: 5V * n
- Tempo de atraso do controle de luz: 10s
- Corrente máxima de saída de carga: 20A
- Temperatura de Operação: -35ºC ~ +45ºC
- Proteção IP: IP32
- Porta de comunicação: RS485 + Bluetooth (APP)

Dimensões e peso:
- Tamanho: 245x180x82.5mm
- Peso: 2,0kg
