Especificações Técnicas.

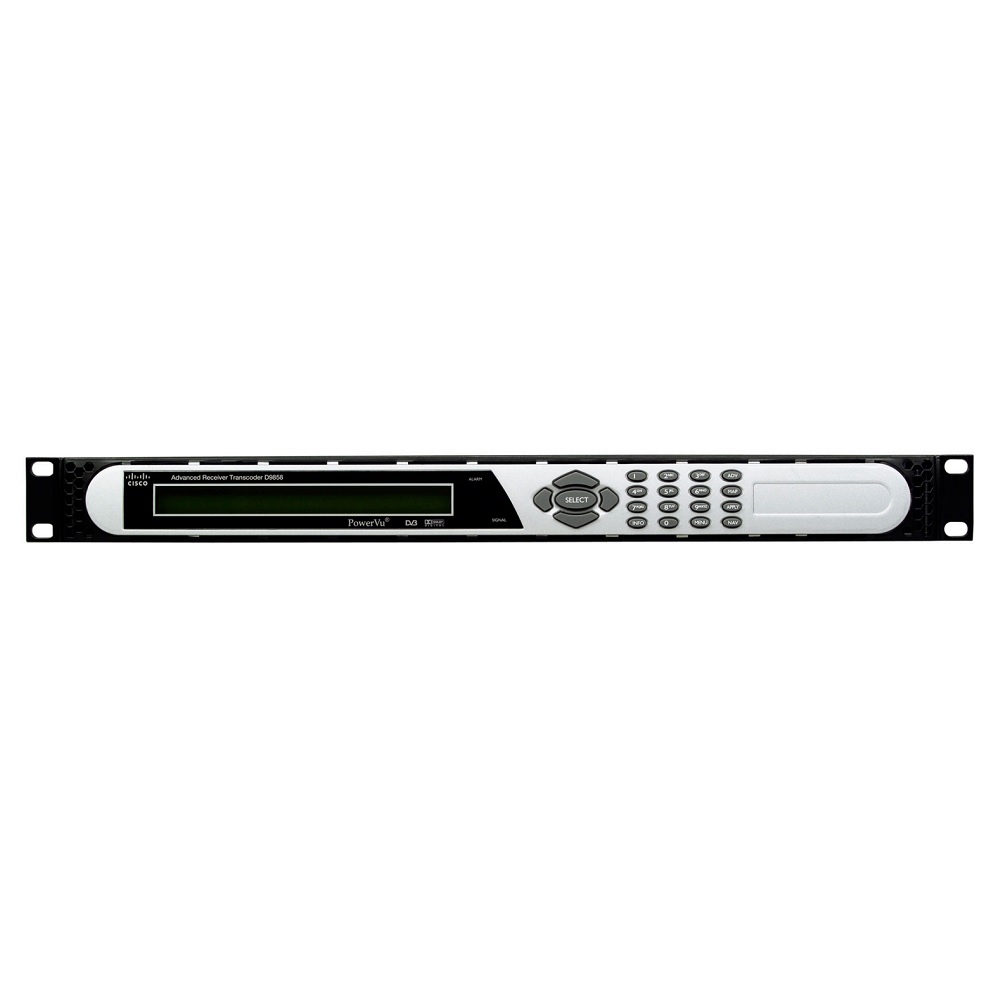

Modelo: Cisco Transcorder Receptor D9858-2CH-ATP
Código referência: 6384


Forneça serviços MPEG-4 de alta definição (HD) para headends de televisão
a cabo MPEG-2 (CATV) com o Transcoder de receptor avançado Cisco® D9858

O Cisco D9858 estende as opções de distribuição para MPEG-4 Advanced Video
Coding (AVC) HD de ambientes somente MPEG-4 para redes MPEG-2 existentes.

O suporte para decodificação e transcodificação simultânea de dois canais fornece
densidade para locais que exigem mais do que um único canal. O Cisco D9858 também
pode ser usado para fornecer um programa MPEG-2 de definição padrão (SD)
convertido para baixo em vez de um ou ambos os programas transcodificados em HD
disponíveis. Estão disponíveis vídeo e duas saídas de áudio para conversão analógica
para um dos programas MPEG-4 HD decriptografados.

Características:
- Capaz de recepção DVB-S/S2.
- Suporta as necessidades atuais e futuras de recepção de vídeo MPEG AVC HD
  e MPEG-2 HD convertendo os feeds de entrada MPEG AVC para MPEG-2 HD,
  bem como downconversion simultânea de conteúdo para MPEG-2 SD e decodificação
  para analógico.
- Investimento à prova de futuro com capacidade de transmitir conteúdo MPEG AVC original.

Especificações:

Sistema:
- Padrões: compatível com MPEG-2 e DVB, EN 300 421, EN 300 468
- Demodulação: DVB-S QPSK, DVB-S2 QPSK e 8PSK

Sintonizador:
- Número de entradas RF: 4 (1 ativo por vez)
- Nível de entrada: 25 a -65 dBm por portadora
- Faixa de frequência: 950z a 2150 MHz
- Faixa de taxa de símbolos: DVB-S: 1 a 45 Msymbols por segundo; DVB-S2: 10,0
  a 30 Msymbols por segundo, 1,0 a 10 Msymbols por segundo
- Faixa de captura da operadora: ≥ ±3,0 MHz (1-10 Msymbols), ≥ ±5,0 MHz (10-30 Msymbols)
- Satélites: banda C e banda Ku
- Impedância de entrada: 75 ohms

Saída de vídeo SD analógica:
- Número de canais: 1 programa HD de fonte convertida para baixo
- Tipo de descompressão de vídeo: MPEG-4 4:2:0
- Nível de saída: 1,0 Vpp ± 5%
- Impedância de saída: 75 ohms


Saída de áudio analógica:
- Número de canais: 2 pares estéreo ou 4 canais mono
- Descompressão de áudio: MPEG ou Dolby Digital (AC-3)

Entrada de vídeo HD:
- Formato de compressão: MPEG-4 parte 10
- Resoluções verticais: 1080, 720
- Resoluções horizontais: 1080i: 1920, 1440; 720p: 1280, 960
- Taxa de bits de entrada: perfil principal de 3 a 20 Mbps, perfil alto de 3 a 25 Mbps

Entrada de áudio:
- Número de canais: 2
- Formato de compressão: MPEG ou Dolby Digital (AC-3)

Entrada de dados VBI: Formato de transmissão EIA-708 e 608

Saída de vídeo HD:
- Formato de compactação: MPEG-2
- Resoluções verticais: 1080, 720
- Resoluções horizontais: 1080i: 1920, 1440; 720p: 1280, 960
- Taxa de bits de saída: 10 a 25 Mbps

Saída de vídeo SD convertida para baixo:
- Formato de compactação: MPEG-2
- Resoluções verticais: 480, 576
- Resoluções horizontais: 720, 704, 544 e 528
- Taxa de bits de saída: 2 a 15 Mbps
- Proporções de saída SD: 4:3, 16:9
- Conversões de proporção: 4:3: 16:9 letterbox, 14:9 letterbox,
  recorte central; 16:9: recorte central

Saída de dados VBI:
- Formato de transmissão: EIA-708 e 608

Entradas e saídas:
- Entrada de transporte MPEG-2: EN50083-9, DVB-ASI coaxial, com pacotes de 188 e 204 bytes
- Saída de transporte MPEG-2: EN50083-9, DVB-ASI coaxial, com pacotes de 188 bytes

Saída MPEGoIP:
- Tipo Ethernet: Ethernet 1000BASE-T
- Formato: UDP e IP ou RTP
- Endereçamento IP: Multicast e Unicast
- TS streaming: Multiple Program Transport Stream (MPTS)

Saída do gatilho de sugestão:
- Número de saídas: 8
- Tipo: Coletor aberto

Saída de tom de sinalização:
- Saída de áudio balanceada: -3,0 dBu ±3 dB, 600 ohms
- Impedância de saída: < 50 ohms
- Saída de relé programável: Alarme ou configurável para uma das 8 saídas de coletor aberto

Ambiente:
- Temperatura de operação: 32-122°F (0-50°C)
- Temperatura de armazenamento: -4-158°F (-20-70°C)

Força:
- Faixa de tensão: 100 a 240 V AC
- Frequência de linha: 50/60 Hz
- Consumo de energia: 110W máximo
- Alimentação do LNB em RF1: +13V ou +18V a 400 mA máximo

Dimensões e Peso:
- Tamanho: 4,4 x 48,3 x 52,1 cm
- 1RU de altura
- 19 pol. montável em rack EIA
- Peso: 7,2kg
