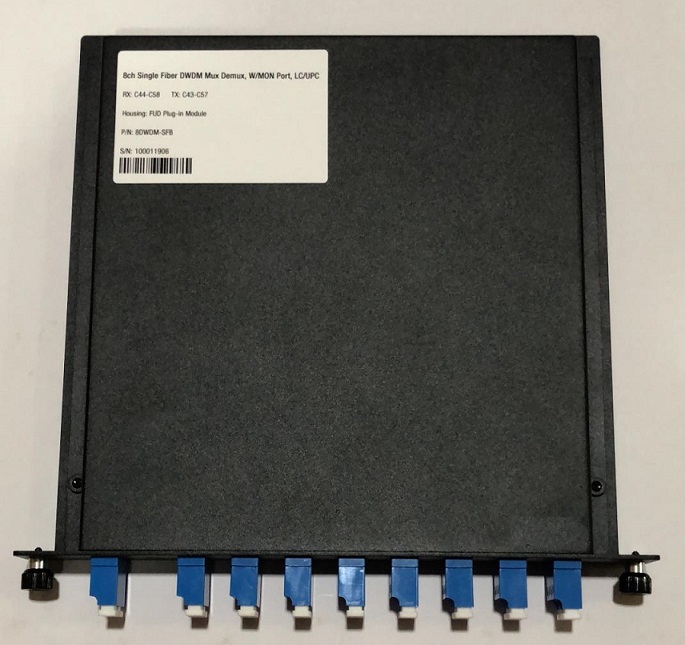

  MUX DEMUX 100G DWDM-BIDI 8CH B C44-C58 FS LC-UPC FUD HALF19"
Código: 3755
clique na imagem para ampliar
u$ 648,00

MUX DEMUX 100G DWDM-BIDI 8CH C44-C58 LC-UPC QUARTER 19"SFB (LADO B)

**COM PORTA MONITOR SFB





8 canais C44-C58 única fibra DWDM Mux Demux LC / UPC, quarto 19 ", com porta de monitor

8ch DWDM Mux + Demux em um chassi de montagem em rack 1U, grade ITU de 100GHz, C44-C58, LC / UPC
Os módulos Mux Demux passivos do DWDM oferecem os benefícios de um Multiplexador de Divisão de Onda Densa em uma solução totalmente passiva. Eles são projetados para transmissão de longa distância, onde os comprimentos de onda são compactados junto com a banda C de comprimentos de onda, até 48 comprimentos de onda na malha de 100GHz (0,8nm) e 96 comprimentos de onda na malha de 50GHz (0,4nm). O padrão ITU G.694.1 e a Telcordia GR1221 são compatíveis.

Nosso DWDM Mux Demux é modular, escalável e é perfeitamente adequado para transportar serviços de PDH, SDH / SONET, ETHERNET sobre WWDM, CWDM e DWDM em redes de acesso e borda de metro ótico.
Painel frontal
Os conectores, localizados na frente dos módulos DWDM Mux Demux, são rotulados e usam o mesmo canal que é usado para indicar o comprimento de onda dos transceptores DWDM individuais.

Características

Multiplexação de até 8 canais em uma única fibra
Tecnologia de filtro de filme fino de alta qualidade
100GHz ITU gird, espaçamento de 0,8 nm
Baixa perda de inserção, design modular de baixo perfil 1U
Passivo, sem necessidade de energia elétrica
Simplex LC / UPC para porta de linha
Duplex LC / UPC para porta de canal DWDM, suporta facilmente cabos de conexão duplex entre o transceptor e a unidade passiva


PESO: 1,5 kg

Multiplexador ótico add-drop, usando uma grade de Bragg em fibra e dois circuladores.
Um multiplexador ótico add-drop (OADM) é um dispositivo usado em sistemas de multiplexação por divisão de comprimento de onda para multiplexar e rotear diferentes canais de luz para dentro ou para fora de uma fibra de modo único (SMF). Este é um tipo de nó óptico, geralmente utilizado para a formação e a construção de redes de telecomunicações ópticas. "Adicionar" e "soltar" aqui referem-se à capacidade do dispositivo de adicionar um ou mais canais de comprimento de onda a um sinal WDM de comprimento de onda existente e / ou remover (remover) um ou mais canais, passando esses sinais para outro caminho de rede. Um OADM pode ser considerado como um tipo específico de conexão cruzada óptica.

Um OADM tradicional consiste em três estágios: um demultiplexador óptico, um multiplexador óptico e, entre eles, um método de reconfiguração dos caminhos entre o demultiplexador, o multiplexador e um conjunto de portas para adicionar e descartar sinais. O demultiplexador separa comprimentos de onda em uma fibra de entrada nos portos. A reconfiguração pode ser obtida por um painel de patch de fibra ou por comutadores ópticos que direcionam os comprimentos de onda para o multiplexador ou para as portas. O multiplexador multiplexa os canais de comprimento de onda que devem continuar de portas desmultiplexadoras com as das portas de adição, para uma única fibra de saída.


Módulo OADM para transmissão CWDM
Todos os caminhos de luz que passam diretamente um OADM são denominados caminhos de passagem de corte, enquanto aqueles que são adicionados ou eliminados no nó do OADM são denominados caminhos de luz adicionados / eliminados. Um OADM com switches ópticos remotamente reconfiguráveis (por exemplo, 1 × 2) no estágio intermediário é chamado de OADM (ROADM) reconfigurável. Aqueles sem esse recurso são conhecidos como OADMs fixos. Enquanto o termo OADM se aplica a ambos os tipos, ele é freqüentemente usado de forma intercambiável com o ROADM.

Fisicamente, existem várias maneiras de fazer um OADM. Há uma variedade de tecnologias de desmultiplexadores e multiplexadores, incluindo filtros de película fina, redes de Bragg em fibra com circuladores ópticos, dispositivos de grade de espaço livre e redes integradas de guia de ondas. As funções de comutação ou reconfiguração vão desde o patch panel de fibra manual até uma variedade de tecnologias de comutação, incluindo sistemas microeletromecânicos (MEMS), cristal líquido e interruptores termo-ópticos em circuitos de guia de ondas planares.

Embora ambos tenham funcionalidade add / drop, os OADMs são distintos dos multiplexadores add-drop. A primeira função no domínio fotônico sob multiplexação por divisão de comprimento de onda, enquanto a segunda é implicitamente considerada como funcionando nas redes tradicionais SONET / SDH.

This example demonstrates an OptSim design for DWDM ring with Optical Add-Drop Multiplexers (OADM). The configuration of DWDM ring is in the figure below:

configuration of DWDM ring
