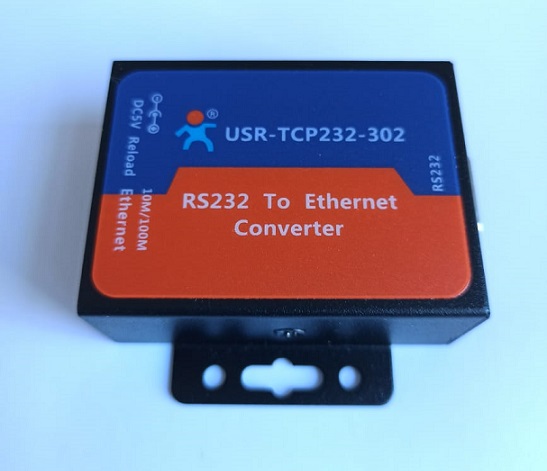

Conversor USR-TCP232-302 RS232 para Ethernet

O USR-TCP232-302 é uma solução de baixo custo para adicionar conectividade de rede a qualquer dispositivo com capacidade RS-232 (DB9). Ao conectar o USR-TCP232-302 a um equipamento RS-232, o usuário pode oferecer facilmente o recurso de rede Ethernet como um recurso padrão. Assim, o equipamento pode ser acessado e controlado pela Internet.

O servidor de dispositivo serial incorporado USR-TCP232-302 é um conversor RS232 para Ethernet altamente integrado em tamanho pequeno. Inclui pilha de protocolo TCP IP padrão, um servidor da Web incorporado, porta Ethernet 10 / 100Mbps TX e isolamento magnético para proteção de hardware. Essa série de rede fácil de usar para o servidor TCPIP permite que os engenheiros gastem pouco tempo para adicionar funções de rede aos produtos. A configuração simples via navegador da Web padrão ou software USR faz com que funcione.

O servidor da web incorporado suporta modificação de página da web. Esse conversor RS232 para Ethernet possui buffer de rede de 6 KByte, buffer de rede de 4 KByte e buffer de rede de 2 KByte, o que torna a comunicação mais estável e segura.

Recursos do servidor de dispositivo RS232 para TCPIP
Transmissão transparente, não precisa de analisador de dados
Cliente HTTP: envie dados no formato HTTP automaticamente
Suporte ao cliente DHCP: obtenha automaticamente um endereço IP e um endereço IP de consulta
Endereço DNS pode ser modificado
Endereço MAC definido pelo usuário
Taxa de transmissão de porta serial síncrona e adaptável
Pacote de registro: o cabeçalho identificado pode ser adicionado aos pacotes para verificar o status da conexão
Pacote de pulsação: pode ser enviado para periódico serial ou de rede. Para garantir que a conexão seja confiável, encerre o link morto

Modos de trabalho do servidor de dispositivo serial RS232
O servidor de dispositivo serial TCP232-302 pode funcionar como cliente TCP, servidor TCP, cliente UDP, modo servidor UDP.

1) No modo de cliente TCP: o cliente conecta o servidor automaticamente. O usuário deve configurar o endereço IP e a porta do servidor TCP.

2) No modo TCP Server: o número máximo de clientes pode ser modificado de 1 a 16. Por padrão, o número do cliente é 4.

3) No modo de cliente UDP: os dados seriais serão enviados para um endereço IP / porta fixos que você nomeou.

4) No modo de servidor UDP: os dados seriais serão enviados para a última porta / IP de origem.

Parâmetro do conversor RS232 para Ethernet
Tensão de entrada DC 4,75 ~ 7V
Corrente de entrada 150mA (média) @ 5V
Poder <1W
Certificado CE (EMC + LVD), FCC, ROHS, REEE
Tamanho 71,0 x 60,0 x 25,0 mm
Temp. -25 ~ 75 ° C
Temp. De armazenamento -40 ~ 105 ° C, 5 ~ 95% RH (sem condensação)
Interface RS232 * 1
Protocolo de rede Cliente IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD
Lista de embalagem Adaptador de energia USR-TCP232-302 * 1, 5V1A

Aplicação do conversor RS232 para Ethernet
Construindo dispositivos inteligentes com capacidade de controle remoto. Você pode usar o conversor USR RS232 para Ethernet em qualquer produto eletrônico para aplicativos, como abaixo:

Controle de automação industrial para transmissão de dados
Diagnóstico remoto, registro e solução de problemas
Monitoramento de segurança, CFTV, sistema de guarda de entrada, Sistema de automação de edifícios
Gerenciamento de energia
Monitoramento ambiental, monitoramento de temperatura e umidade
Supervisão e localização do transporte logístico
