CERTIFICADO DE HOMOLOGACAO: 1343-08-1344

PIGTAIL PARA ELE: CA-178/NFB/AC/UFL/12
Descrição do produto

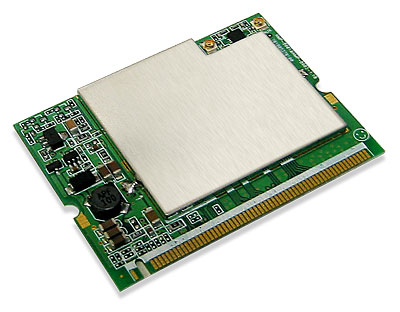

O EMP-8602S é um cartão Mini-PCI tipo III B de alta potência que suporta operação de rádio em banda dupla(2,4 GHz e 5 GHz).
Com a maior potência de saída disponível no mercado, o Engenius EMP-8602S é a solução perfeita usando padrões 802.11a/b/g.

Características principais
Potência de saída de até 28 dBm em modo 802.11b/g, 22 dBm em modo 802.11a
Até 54 Mbps de taxa de transferência de dados
Design flexível para aplicações de sistemas embutidos ou projetos baseados em OEM
Funcionalidade entre produtos compatíveis com padrões IEEE 802.11a/b/g
Escala automática de transferência de dados em 54, 48, 36, 24, 18, 12, 11, 9, 6, 5.5, 2, 1 Mbps
Encriptação WEP 64/128 bits
Suporta IEEE 802.1x (EAP-TLS, EAP-TTLS supplicant)
Gerenciamento avançado de energia para maior tempo de uso de bateria
Distorção multi-caminho indoor melhorada para melhorar a qualidade de links indoor
Suporta 802.11e para QoS de Melhorias Multimídia Wireless
Compatibilidade: FCC part 15/UL
Protocolo de acesso à mídia: CSMA/CA
Tecnologia de modulação: OFDM 802.11a/g; OFDM(64-QAM, 16-QAM, QPSK, BPSK) 802.11b; DSSS(DBPSK, DQPSK, CCK)
Segurança: Encriptação de dados WEP64/128 bits
Suporta IEEE 802.1x (EAP-TLS, EAP-TTLS supplicant)
WPA/WPA2 - Acesso WiFi protegido(64/128 bits WEP com TKIP/AES, Chave pré compartilhada)
Padrões de rede:
IEEE 802.11a
IEEE 802.11b
IEEE 802.11g
IEEE 802.1x
IEEE 802.11i
IEEE 802.11h
IEEE 802.1e
IEEE 802.1j

Detalhes técnicos:

Forma: Mini-PCI tipo III B
Dimensões: 6 cm x 4,4 cm
Conector da antena: 2x conectores U.FL
Tensão de operação: 3,3 V +/- 0,15 V
Temperatura de operação: 0º C até 70º C
Temperatura de armazenamento: -20º C aé 80º C
Humidade (sem condensação): 5% até 95%
Banda de frequência: 802.11a, 5,15 ~ 5,35 GHz; 5,47 ~ 5,725 GHz; 5,725 ~ 5,825 GHz
802.11b/g, 2,4 ~ 2,484 GHz
Tipo de rádio: Direct Sequence Spread Spectrum (DSSS)
Sensibilidade de recepção: 5,15 ~ 5,82 GHz, 6 Mbps @ -90 dBm 54 Mbps @ -74 dBm
2,412 ~ 2,472 G (IEEE 802.11g), 6 Mbps @ -92 dBm 54 Mbps @ -76 dBm
2,412 ~ 2,472 G (IEEE 802.11b), 11 Mbps @ -92 dBm 1 Mbps @ -96 dBm
Consumo de corrente: Tx = 1 A / Rx = 400 mA / Cartão = 400 mA

Dados adicionais
Potências de transmissão disponíveis:


5.15 ~ 5.25 GHz (IEEE802.11a)
22 dBm @ 6 ~ 24 Mbps
20 dBm @ 36 Mbps
18 dBm @ 48 Mbps
17 dBm @ 54 Mbps


5.25 ~ 5.35 GHz (IEEE802.11a)
20 dBm @ 6 ~ 24 Mbps
18 dBm @ 36 Mbps
16 dBm @ 48 Mbps
15 dBm @ 54 Mbps


5.500 ~ 5.700 GHz (IEEE802.11a)
21 dBm @ 6 ~ 24 Mbps
19 dBm @ 36 Mbps
17 dBm @ 48 Mbps
16 dBm @ 54 Mbps


5.745 ~ 5.85 GHz (IEEE802.11a)
20 dBm @ 6 ~ 24 Mbps
18 dBm @ 36 Mbps
16 dBm @ 48 Mbps
15 dBm @ 54 Mbps


2.412 ~ 2.472 GHz (IEEE802.11g)
27 dBm @6 ~ 24 Mbps
25 dBm @36 Mbps
24 dBm @48 Mbps
23 dBm @54 Mbps


2.412 ~ 2.472GHz (IEEE802.11b)
28 dBm. @1, 2, 5.5 e 11 Mbps
