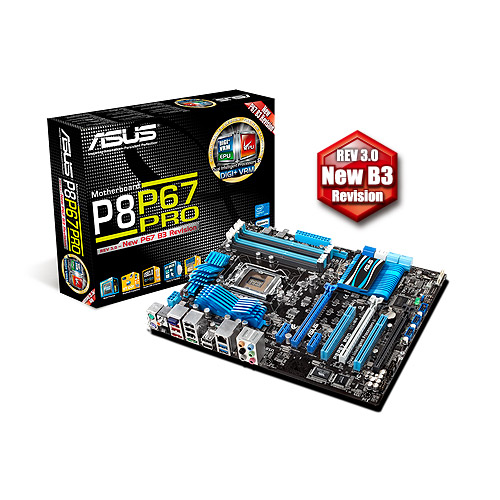

P8P67 PRO
REV 3.0 - Nova P67 Revisão B3
DIGI + VRM - Digital Design de Energia: A nova norma em Plataforma Intel P67

Dupla Processadores Intelligent 2 com DIGI + VRM
BT GO! (Bluetooth) - Prazer BT Diverse, Estilo de Vida Nova Tecnologia
UEFI BIOS (EZ Mode) - flexível e fácil interface de BIOS
Quad USB 3.0/SATA 6Gb / s Suporte - Acesso Duplo, Conveniência Duplo
Intel ® LAN Suporte - Velocidade de transferência mais rápida
REV 3.0 - NEC USB 3.0 controladores
REV 3.1 - ASMedia controladores USB 3.0
Digital Design de Energia: O Novo Padrão
O primeiro duplo Processadores Inteligente da ASUS foi pioneira no uso de dois chips onboard - EPU (Energy Processing Unit) e TPU (TurboV Processing Unit). Nova geração de processadores dual Intelligent 2 com DIGI VRM digital + poder de controle de lançamento de projeto para uma nova era. A arquitetura digital proporciona o dobro da potência, precisão inteligente ajuste PWM de tensão e modulação de frequência com perda mínima de energia através da BIOS ajuste e uma interface de usuário exclusiva para aumentar a faixa conselho overclocking, enquanto o desempenho atinge o seu pleno potencial. Ele também ajusta dinamicamente freqüências VRM, reduzindo a interferência de radiação pela metade e diminuir o ruído de energia para CPU Vcore para melhorar a estabilidade do sistema por meio da habilitação spread spectrum VRM. ASUS DIGI + VRM projeto de energia digital capacita os usuários com grande flexibilidade e precisão perfeita para assegurar um desempenho
DIGI + VRM
Anunciar a chegada de uma Nova Era Digital Power Design de
VRM, ou módulos de regulador de tensão, são considerados entre os componentes de design mais essenciais placa-mãe. Eles fornecem a tensão exigida pelo CPU, e uma boa VRM deve inteligentemente detectar o poder real da CPU desenhar para fornecer energia precisas nesse sentido. ASUS DIGI + VRM é um inovador, tecnologia líder da indústria que integra Intel ® VRD12 especificações em um nível nativo, aumentando muito o poder de ir muito além dos limites dos sistemas analógicos. ASUS DIGI + design VRM possui um microprocessador digital programável a bordo e upgrades de energia da motherboard entrega a um padrão digital. A 12 +2 arquitetura digital oferece o dobro da potência, precisão inteligente ajuste PWM de tensão e modulação de frequência com perda mínima de energia através de ajuste de BIOS e interface de usuário exclusiva para aumentar a faixa de over-clocking desempenho enquanto atinge o seu pleno potencial. Ele também ajusta dinamicamente as frequências, o corte de interferência de radiação pela metade para aumentar a estabilidade do sistema através da possibilidade de espalhamento espectral. A DIGI + VRM projeto de energia digital capacita os usuários com uma flexibilidade superior e precisão perfeita para garantir desempenho otimizado. a estabilidade do sistema extremo, e uma maior eficiência de energia.

Especificações
CPU Intel ® Socket 1155 para 2 ª Geração Núcleo ™ ™ i7/Core i5/Core i3 ™ Processadores
Intel ® Suporta CPU de 32 nm
Suporta Intel ® Turbo Boost Tecnologia 2,0
* A Intel ® Turbo Boost Tecnologia 2.0 depende dos tipos de CPU.
* Referer a www.asus.com para a lista de suporte de CPU
Chipset Intel ® P67 (B3)
Memória 4 x DIMM, máx. 32GB, DR3 2200 (OC) / 2133 (OC) / 1866 (OC) / 1600/1333/1066 Hz Non-ECC, Un-buffered
Arquitetura de memória Dual Channel
Suporta Intel ® Extreme Memory Profile (XMP)
* De acordo com a Intel ® especificação, o Max. Que música capacidade de memória de 8GB 32GB suportados com TIMMS (ou acima). Bydd atualização ASUS QVL Uma vez que o TIMMS são gael no mercado.
* Hiper apoio DIMM está sujeito às características físicas das CPUs cyrifol.
* Consulte a www.asus.com ou manual do utilizador a QVL da Memória (Lista de Fornecedores Qualificados).
* Devido ao comportamento da CPU, DR3 2200/2000/1800 MHz módulo de memória para executar Bydd DR3 2133/1866/1600 MHz como padrão.
Suporte multi-GPU Suporta NVIDIA ® Quad-GPU SLI ™ Tecnologia
Suporta processadores AMD Quad-GPU CrossFireX ™ Tecnologia
Slots de expansão 2 x PCIe 2.0 x16 (x16 ou x8 dupla) * 1
1 x PCIe x16 2.0 (x4 mode, preto) * 1
2 x PCIe 2.0 x1
2 x PCI
Armazenamento Chipset Intel ® P67 (B3):
2 x SATA 6Gb / s de porta (s), cinza,
4 x SATA 3Gb / s de porta (s), azul
Suporte RAID 0, 1, 5, 10 Marvell ® 9120 PCIe Controller: * 2 2 x SATA 6Gb / s de porta (s), azul marinho JMicron ® JMB362 controlador: * 2 1 x eSATA 3Gb / s de porta (s), vermelho 1 x Poder eSATA 3Gb / s de porta (s), verde





LAN Intel ® 82579, 1 x Gigabit LAN Controller (s)
LAN Intel ® Dual-interconexão entre o controlador LAN integrada e Camada Física (PHY)
Bluetooth Bluetooth V2.1 + EDR
ASUS BT GO! Utilidade
Áudio Realtek ® ALC 892 8-Channel High Definition Audio CODEC
- Suporta: Jack detecção, Multi-streaming, painel frontal Jack-retasking recurso de áudio: - Absolute Pitch 192kHz / 24-bit Verdadeira BD Som Lossless - Blu-ray de camada de proteção de conteúdo de áudio - DTS Surround Sensation UltraPC - Coaxial e Optical S / PDIF no painel traseiro





IEEE 1394 VIA ® 6308P controller
2 x IEEE 1394a port (s)
(1 at mid-board, 1 at back painel)
Portas USB NEC ® USB 3.0 controller:
4 x USB 3.0 port (s) (2 at mid-board) Intel ® P67 (B3) chipset: 12 x USB 2.0 port (s) (6 at back painel, black & red, 6 at mid -board)


Características de overclocking Protecção de Overclocking:
- ASUS CPR (CPU Parameter Recall)
Características especiais ASUS Dual Intelligent Processors 2 com DIGI + VRM:
ASUS TPU:
- Tuning Car
- TurboV
- TPU Mudar ASUS EPU: - EPU - EPU interruptor ASUS Digital Design Power: - Líder da Indústria Digital 12 +2 Phase Power Design - ASUS DIGI + VRM Utilitário ASUS BT GO! : - Folder Sync - BT Transferência - Shot & Send - BT para a Net - Music Player - Gerente de Pessoal, ASUS BT Turbo remoto: - Interface Smartphone Exclusivo Apoio ao iPhone, Android, Windows Mobile, Symbian e Sistemas Características Exclusivas ASUS : -! MemOK - AI Suite II - Ai Charger - Anti Surge- - UEFI BIOS ASUS Modo EZ apresentando um amistoso gráficos da interface do usuário Solução Térmica Silenciosa ASUS : - solução de Design Elegante Fanless dissipador de calor - ASUS Fan Xpert ASUS EZ DIY: - ASUS Q-Shield - ASUS Tuner OC - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 ASUS Q-Design: - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector


































Traseiro I / O Ports 1 x PS / 2 para teclado (lilás)
1 x mouse PS / 2 (verde)
1 x Bluetooth módulo (s)
1 x eSATA 3Gb / s
1 x Poder eSATA 3Gb / s
1 x IEEE 1394a
1 x LAN (RJ45) ( s)
2 x USB 3.0
6 x USB 2.0
1 x Coaxial S / PDIF
Óptico 1 x S / PDIF out
jack de áudio 6 x (s)
Internal I/O Ports 1 x USB 3.0 conector de suporte (s) (s) adicional de 2 portas USB 3.0 (s) (19 pinos)
3 x USB 2.0 conector de suporte (s) (s) mais 6 portas USB 2.0 (s)
4 x SATA 6Gb / s conector (s)
4 x SATA 3Gb / s conector (s)
1 x conector IEEE 1394a (s)
1 x CPU Fan conector (s) (4 pinos)
2 x Chassis Fan conector (s) (1 x 4 pinos , 1 x 3-pin)
1 x conector de alimentação Fan (s) (3 pinos)
1 x S / PDIF out header (s)
1 x 24 pinos Conector de alimentação EATX (s)
1 x 8-pin ATX 12V (s)
1 x conector do painel frontal de áudio (s) (AAFP)
1 x Painel do Sistema (s) (Q-Connector)
1 x MemOK! botão (s)
1 x TPU switch (es)
1 x EPU switch (es)
Acessórios Manual do usuário
ASUS Q-Shield
2 x SATA 3Gb / s cabo (s)
2 6Gb x SATA / s cabo (s)
1 x SLI bridge (s)
1 x Q-connector (s) (2 em 1)
1 x ASUS USB 3,0 Bracket (s)
BIOS 32 Mb Flash ROM, AMI BIOS EFI, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Gerenciamento WfM 2.0, DMI 2.0, WOL por PME, WOR por PME, PXE
Disco de apoio Drivers
software Anti-vírus (versão OEM)
ASUS Update
ASUS Utilitários
Fator de forma Forma ATX
de 12 polegadas x 9,6 polegadas (30,5 cm x 24,4 cm)
Nota * 1: O slot PCIe x16_3 banda divide com slot PCIe x1_1, PCIe x1_2 slot, USB3_34 e ESATA12. O x16_3 PCIe x1 funciona em modo por omissão para a otimização de recursos do sistema (PCIe x1_2 será desativado)..
* 2: Essas portas SATA são para unidades de disco rígido de dados apenas. Dispositivos ATAPI não são suportados.
