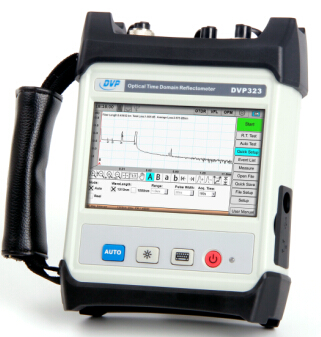

OTDR DVP-323

O Reflectômetro de Domínio de Tempo Óptico (OTDR) adquire e analisa as informações de retrodifusão e propagação de luz refletiva em fibra, com base no princípio de reflexão de luz e Fresnel, para obter o comprimento, perda, pontos de falha, perda de retorno de luz, perda de conector e assim por diante . É uma ferramenta essencial para a construção de cabos ópticos, implantação e manutenção.

Este produto da série adota algumas técnicas novas, como a tela sensível ao toque e a análise em tempo real. A interface otimizada torna as operações mais convenientes. Enquanto isso, a OPM e a VFL são acessórios padrão. É a melhor ferramenta para construção, implantação e manutenção de fibra.

Características
1. tela sensível ao toque de 5 polegadas, resolução de matriz de ponto alto de 800 × 480.
2. Design de estrutura compacta, mais leve, mais fino e menor.
3. Desempenho de curta distância excepcional; zona mínima de evento de 0,8 m; Zona mínima de atenuação de 4m.
4. Suporta 28dB a 36dB de alcance dinâmico de várias demandas de aplicativos.
5. Design conveniente e rápido do UE.
6. Suporte OPM e VFL.
7. Complete as interfaces de dados, como LAN, USB e assim por diante.

Modelo: DVP323

Comprimento de onda (nm) 1310 ± 20/1550 ± 20


Faixa dinâmica (Db) 34/32

Evento Dead Zone (m) <3m

Atenuação Zona Morta (m) <25m

Alcance de distância (Km): 5m-160km

Largura do pulso (ns)

5ns ~ 20 µs (5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1µs, 2µs, 5µs, 10µs, 20µs)

Tempo de medição

definido pelo usuário (link inteligente), com função de medição em tempo real

Precisão de distância (m)
± (1m + 0.001% × alcance + resolução de amostragem)

Precisão de atenuação: ± 0,05dB / dB

Limite de perdas (dB): 0,01dB

Resolução de perda (dB): 0.001dB

Resolução de amostragem (m): 0.1m

Pontos de amostragem: 128000

Armazenamento de dados: 3000 itens

Outros indicadores

Tipo de LCD

LCD Colorized TFT de 5 polegadas

Adaptador laser

FC / PC, SC / PC (opção)

Interface

USB

Bateria

tempo de carregamento de bateria Li-ion recarregável embutido <4 horas de trabalho> 8 horas

Poder

Entrada CA: 100 ~ 240V, 600mA, 50 / 60Hz

Saída de CC: 12.0V, 2A

Temperatura de operação: 0 ° C ~ 40 ° C

temperatura de armazenamento: -20 ° C ~ 70 ° C

humidade relativa: <80%

peso: <1kg

dimensões (mm): 200 * 126 * 62mm
