Descrição

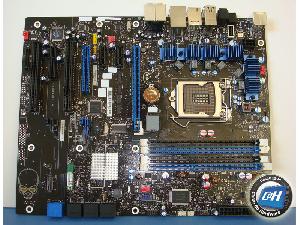

Placa mãe

LG 1156

SOMENTE PARA PROCESSADOR I5-LINHA 700 OU I7-LINHA 800

EX: I5-750 E I7-860

Características
RoHS
Debug Display
Duas portas e-SATA
Porta USB 2.0 integrada
Infravermelho (CIR) integrado
Botão de liga / desliga integrado
Suporta a tecnologia Intel XMP (v1.2)
Switch Back-to-BIOS no painel traseiro
PCB com desenho (caveira) com iluminação
Suporta as tecnologias ATI CrossFireX e NVIDIA SLI
Bluetooth integrado com antena externa (removível) inclusa
Um slot PCI Express 16x com suporte ao padrão PCI Express 2.0
Áudio de alta definição com suporte para a tecnologia Dolby Home Theater

Observações
Esta placa mãe não tem interface para drive de disquete, interface PATA nem os conectores PS/2 para teclado e mouse.

De acordo com a Intel, módulos de memória DDR3 com mais de 1,65V poderão danificar permanentemente o processador.

*Com apenas um slot (SLOT 7) em uso, este slot terá banda de 16x. Se ambos os slots (SLOT 7 e SLOT 4) estiverem em uso, a banda será dividida (8x + 8x).

Especificações

- Processador:
Socket LGA1156
Lista de processadores suportados
Suporta processadores Intel Core i5 / i7

- Chipset:
Intel P55

- Memória:
Suporta Dual Channel DDR3
Suporta até 16GB de memória
4 slots DDR3 SDRAM (240 pinos)
Suporta memórias DDR3 1.066 / 1.333 / 1.600MHz (O.C.)

- Slots de expansão:
2 x PCI (v2.2)
2 x PCI Express 1x
1 x PCI Express 16x (v2.0)*
1 x PCI Express 4x (Universal)
1 x PCI Express 16x (8x Universal / v2.0)*

- Armazenamento:
6 canais SATA 3Gb/s providos pelo southbridge (Intel P55), com opção de RAID 0 / 1 / 10 / 5
4 canais SATA 3Gb/s (sendo dois e-SATA) providos pelo chipset Marvell 88E6145, com opção de RAID 0 / 1

- Áudio:
Canais: até 10 (7.1 + 2)
Codec: Realtek ALC889 (alta definição)
Conexões: 6 analógicas (Alto Falantes Frontais, Linha de Entrada, Microfone, Central/Sub, Alto Falantes Surround e Alto Falantes Traseiros) + Entrada e Saída S/PDIF óptica

- Rede:
Conexões: Uma porta RJ-45
Chipset: Intel 82578DC (PCI Express)
Velocidade: Gigabit (10/100/1000Mb/s)

- USB:
Padrão: USB 2.0
Chipset: Provido pelo southbridge (Intel P55)
Conexões: 13 portas (sendo 8 portas no painel traseiro)

- Firewire:
Padrão: 1394a
Chipset: Texas Instruments TSB43AB22A
Conexões: 2 portas (sendo 1 porta no painel traseiro)

- Conectores I/O Internos:
2 x USB 2.0
1 x Firewire
1 x S/PDIF Out
1 x CIR Emitter
1 x CIR Receiver
1 x Chassis Intrusion
1 x Front Panel Audio
1 x USB 2.0 (Tipo A / Fêmea)
4 x 4 pinos para ventoinhas (PWM)

- Painel I/O Traseiro:
2 x e-SATA
8 x USB 2.0
1 x Firewire
1 x RJ-45 (rede onboard)
6 x 3,5mm (áudio onboard)
2 x S/PDIF óptica (áudio onboard)

- Dimensões:
Padrão: ATX
Tamanho da placa: 30,5 x 24,4cm

- Energia:
1 x ATX24
1 x ATX12V (8 pinos)

Acessórios
Ponte SLI
6 cabos SATA
Espelho ATX IO
Guia do usuário
DVD de instalação
Antena p/ Bluetooth
Adesivo da placa mãe
Sumário dos códigos do Debug Display
