Anotar! Você não pode usar mais de dois cartões do chipset AR5414 (por exemplo R52) em RB/564. Se você quiser usar três ou quatro cartões do miniPCI em RB/564, você deve usar o outro chipset baseou para aqueles entalhes extra, como CM9. Por exemplo, dois R52 + dois CM9 são APROVAÇÃO, quatro CM9 são também R52 APROVADO, mas não três ou quatro.

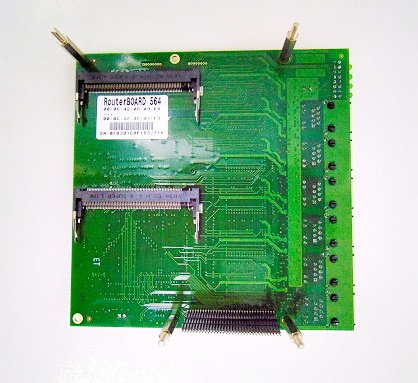

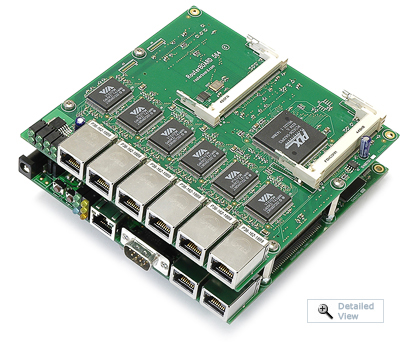

O RouterBOARD 564 é um daughterboard para o RB532. Une ao RB532 por meio do conector especial do daughterboard e adiciona quatro mais entalhes de MiniPCI e seis portos do Ethernet.


Specifications
CPU MIPS32 4Kc based 266MHz (400MHz
optional) embedded processor
Memory 32MB DDR onboard memory chip
Boot loader RouterBOOT, 1Mbit Flash chip
Data storage 64MB/128MB onboard NAND memory chip,
CompactFlash type I/II slot (also supports
IBM/Hitachi Microdrive)
Ethernet One IDT Korina 10/100 Mbit/s Fast Ethernet
port supporting Auto-MDI/X,
Eight VIA VT6105 10/100 Mbit/s Fast
Ethernet ports supporting Auto-MDI/X
MiniPCI slot Four MiniPCI Type IIIA/IIIB slots
Serial port One DB9 RS232C asynchronous serial port
LEDs Power, 2 LED pairs for MiniPCI slots, 1 user
LED
Watchdog IDT internal SoC hardware watchdog timer
Power
options
IEEE802.3af Power over Ethernet: 12V or
48V DC mode,
Power jack/header 6..22V or 25..56V DC
jumper selectable
Dimensions 14.0 cm x 14.0 cm (5.51 in x 5.51 in)
Weight 140 g (4.9 oz)
Temperature Operational: -20°C to +70°C (-4°F to
158°F)
Humidity Operational: 70% relative humidity (noncondensing)
Power
consumption
2-3W without extension cards. Maximum –
4.25 (14W) with base voltage 3.3V
